檢測物體表面光澤度——即表面粗糙程度檢測的光澤度檢測傳感器，

能滿足一些特定行業和場合的需求，進一步擴充和完善了西克標識傳感器的產品線。

作為啟封保護，這種透明的自封標簽既不會影響包裝設計，也不會覆蓋包裝上原有的文字說明。

首次啟封會破壞易撕線，會出現一條撕邊，而這條撕邊是明顯可見的。

“在我們的CPS瓦楞紙盒包裝盒識別系統框架內，防篡改功能是作為可選模塊提供的，

它也可以非常簡單地加裝到目前已有的包裝和系列化解決方案中，”Daniel Sanwald說。

“在對大多數產品進行包裝時，需要兩臺標簽剝離機，將防偽標識貼到紙盒兩頭的插口處。

為了立即識別出剝離或黏貼錯誤，對已黏貼標簽的探測是一個特別的挑戰。”

光澤-從傳感器角度來說常常是一個干擾因素-但對GLARE來說卻是有利條件，

為適應探測過程以及需要識別的表面光澤特性，500Hz響應頻率的GLARE能借助設備上的可鎖定控制元件對各種動態或靜態單點和多點技術模式做出調整，

選擇三個靈敏度范圍中的一個。“在CPS防篡改模塊中，GLARE是以靜態三點示教方式工作的，也就是說，

它不僅評估防偽標簽的光澤特性，也同時感應背景上的包裝和傳送帶的光澤度，”Daniel Sanwald這樣解讀應用實例。

在探測透明防偽標簽時，傳感器區分了標簽塑料面的高能量規則反射和包裝材料如紙質粗糙表面的不規則漫反射，

具有 高的度。與普通的光澤度檢測設備不同的是，GLARE光澤傳感器不僅上明顯更經濟，

工藝上也更易集成-傳感器還能用于高反射率，中反射率和無光澤情況的檢測，不必顧慮相關標準。

“這三條信息共同確保了我們對包裝上防偽標識的黏貼擁有 高的過程度?！?/p>

GLARE還可以選擇通過IO-Link連線集成到設備控制系統中。這樣能使傳感器根據控制系統做出調整，

在運行中預備好豐富的過程數據，這些數據都是在SPS或識別表面上有目的地加工處理完成的。

設置數據將集中儲存在設備控制系統中-根據制藥環境的要求。您在更改包裝或更換設備時可以將相關設置傳遞到傳感器上。

另外，GLARE在遇到臟污問題時，如紙箱灰塵，會發出干擾提醒信號，操作人員就可根據信號進行清潔。

GLARE的創新探測理念使博世包裝技術得以設計出CPS設備 高過程穩定性的防偽功能。除了GLARE光澤傳感器，

PLC不必使用這些錯誤位。多圈型編碼器的分辨率固定為12位。

如果絕 對值型編碼器的分辨率為27位，則編碼器將提供30位數據，其中27位為數據位，其余3位為錯誤位。

如果PLC不能計算錯誤位，則應當把PLC的分辨率設置為27位，從而PLC即可屏蔽錯誤位。

為SICK絕 對值型型編碼器（配備M12或M23插頭）編程時，需使用下列適配電纜。

光澤度傳感器Glare使用zhuanli技術Delta-S-Technology，使得物體表面的粗糙程度檢測成為可能。

提供IO-Link智能聯線模式 簡易快速安裝節省安裝和調試設定時間.三次按鍵自學習 簡化自學習,輕松設置

四種學習方式及三級靈敏度可調高效的操作滿足客戶不同環境的需求.

鍵鎖定功能 預防操作人員誤操作帶來的停機及誤檢測

Delta-S 技術 不同顏色,材質,透明度均可同平臺對比識別粗糙程度

各類包裝盒的封口膠帶是否漏貼

比如藥盒的透明封口貼有無， 煙盒的透明封膜有無

透明箔存在檢測.膠合板三防漆噴涂檢測金屬拋光程度檢測

使用GLARE光澤傳感器,無需接觸就能識別并地檢測不同材料或表面的光澤度(即粗燥程度)，

無論其色彩、透明度或圖案有何區別。它依靠的是光澤的光學特性,即散射和規則反射光線的整體比例。

Glare顯示的不是光澤度的具體數值（如：光澤度等級），而是兩個比特位的開關量輸出，輸出感應到的光澤變化結果。

博世包裝技術的CPS模塊和SICK的GLARE光澤傳感器都是為滿足全球藥品安全BZ而服務的。

“除了在開封時不可逆撕毀的纖維防偽標簽，以及圖文揭露防偽標簽，即只有在首次刮開后顯示隱藏圖文的防偽標識，

實際應用中還會用到所謂的防篡改保護標識。這是一種透明的自封式標簽，粘貼在瓦楞紙盒的插口處，

帶有孔狀易撕線”，Daniel Sanwald，博世包裝技術的二級包裝產品經理解釋說。

注意！如果采用適用于DFS60增量型編碼器的適配器電纜為AFS/AFM60絕 對值型編碼器編程，則會導致絕 對值型編碼器損壞。

請務必確保使用正確的適配器電纜！

分辨率達30位：單圈18位，多圈12位設備級環網功能 (DLR)

更多、更的診斷功能：溫度、位置、速度 小/ 大值優化，工作時間

計數器，標志顯示，警告與報警（如32 位故障代碼）

5個雙色LED狀態指示燈循環軸功能IP地址：通過DHCP或撥碼開關設置

Ethernet/IP 接口（擴展屬性 0 x 22）功能模塊

設備級環網功能 (DLR)，維護更簡單，穩定性更高，簡單調整即可應用

于現有的網絡拓撲結構外部交換機更少，安裝成本更

32位故障代碼、快速通信、高冗余，診斷功能級，效率更高

及早報警與故障檢測系統， 大程度地提升了系統可用性

循環軸功能，簡單設置即可進行多種應用

簡單易用的板載配置程序集，使安裝極簡單

工業應用設計，適合空間極狹窄的應用

還有一系列其他的SICK傳感器也在CPS系統中占據一席之地，如DeltaPac多任務光電傳感器，

用于無間隙包裝計數，Lector?620讀碼器，AFS60 EtherCAT絕 對值讀碼器，IDM160系列手持式掃描儀，

UF-next聲波槽形傳感器，WTB4-3光電開關，IME08系列電感式接近傳感器。

正轉/反轉：本輸入信號可對編碼器技術方向進行編程。如未連接，則本輸入為高電平。從驅動軸方向觀察，如果編

碼器的軸沿順時針旋轉，則按增序計數；如果編碼器的軸沿逆時針旋轉，則按增量技術，此信號將始終連接至電平 (0V)。

該輸入信號用于激活電子零點設置功能。如果SET信號線連接至Us過250 ms，則在未連接時間過1000 ms或完

成接地連接后，當前機械位置值將變為0或與編程的SET值。

ERRDIG：速度故障信息，用于只是位置構建過程中的速度故障。ERRSI：光源監測故障。

ERRSYNC：編碼盤或掃描系統污染。確定位置期間，從 近一次SSI傳輸起出現錯誤。該錯誤位將在下一次數據傳輸時被刪除。

PLC不必使用這些錯誤位。

如果絕 對值型編碼器的分辨率為13位，則編碼器將提供16位數據，其中13位為數據位，其余3位為錯誤位。如果PLC不能計算

錯誤位，則應當把PLC的分辨率設置為13位，從而PLC即可屏蔽錯誤位。

ERRDIG：速度故障信息，用于只是位置構建過程中的速度故障。

ERRSI：光源監測故障。

ERRSYNC：編碼盤或掃描系統污染。確定位置期間，從 近一次SSI傳輸起出現錯誤。該錯誤位將在下一次數據傳輸時被刪除。

從物體和表面特點來看有著很高的利用價值。在很多工作要求中，

不能采用依照標準區分顏色或對比度的探測，光澤傳感器憑借著獨有的Delta-S技術卻能完成的探測。

GLARE提供了50mm的探測距離，配有兩個接收器掃描行和八個發射軸。紅光LED燈向不同方向發射光線，

形成10mm x 13 mm大小的光斑。這種設計使傳感器無懼設備運行時的振動或經過物體的傾斜，

準確識別標簽和包裝之間的光澤變化?！按送?，作為設備制造者，對我們來說重要的還有，

GLARE不必花費精力研究參數，也不需要調整光照或者為避免環境光影響采取隔離措施，

”Daniel Sanwald提到了光澤傳感器安裝使用簡單的特點。運行時，GLARE區分了方向集中和散亂無規律的反射光，

這是通過智能算法根據接收信號的空間分布做出評估的結果。通過同時對不同光澤度動態過渡變化的研究，GLARE可獲得很高質量的信號。

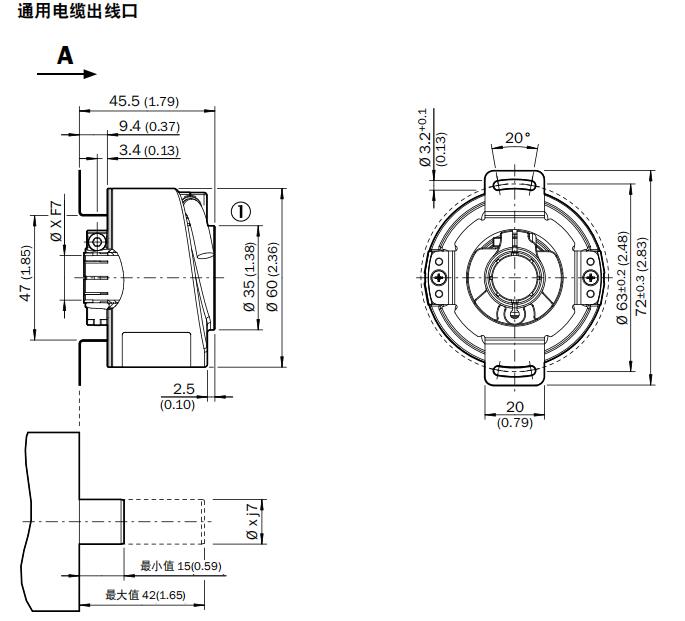

AFS60/AFM60 EtherNet/IP接口絕 對值型編碼器的自監控與診斷功能更多、更

，性能得以顯著提升：多圈分辨率達30位，單圈分辨率達18位，均為新

的行業標桿--因而對于必須要求極嚴苛的精度、可用性的應用，無疑是 佳

選擇；兩組軸承間距達30 mm，相比使用疊放軸承的編碼器要顯著耐用；配有

一個配置程序集，使控制配置非常簡單；具備設備級環網功能 (DLR)，即使在

發生電纜斷線的情況下也能實現 高的系統可用性；眾多診斷功能，為客戶提供了更多新的選擇。

對GLARE來說，除了藥品包裝檢測外還有更多有趣的應用領域，如汽車加工中控制潮濕的油、

膠水或涂料工作，監控機械平整，清潔或拋光過程，感應有光澤的或透明的食品和飲料包裝，

木材加工和家具中對膠水使用的控制，或太陽能板或純平顯示器中對組件和圖層的涂層檢測。
