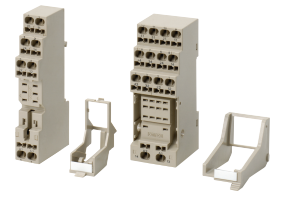

綜合樣本;OMRON無螺釘插座PYDM-14SR
特點:
MY繼電器、 G2R繼電器用插座中新增了
無螺釘型
? 無需螺釘緊固,從而簡化了接線作業。
? 一個端子可獨立插入2根電線。
? 端子配置的線圈側與接點側被完全分離,便于組織配線布局。
? 備有分離桿、標簽
安全安裝更大
感應距離
?確保感應距離約為1.5至2
比任何傳統歐姆龍都大
傳感器。
?工件碰撞等問題
淘汰。
?全系列標準尺寸(M8,M12,M18和
M30; 長桶和短桶
?模塊化結構簡化了定制
請勿進行撬動或旋轉。否則會導致插
座內部破損。
? 電線插孔內應只使用1根電線,否則將導致異常發熱等現象。
? 各個端子均有2個電線插孔,通過內部進行連接。
? 請按下圖,將螺絲刀沿插孔壁面插入。
? 將插座從支承導軌上拆下時,請按下圖將螺絲刀的前端插入固定
導軌后,按箭頭方向推動螺絲刀。
? 對于P2RF-□□-S插座,使用分離桿拆下繼電器時,請將螺絲刀
插入下圖所示部分后,按箭頭方向推動螺絲刀,然后再解除分離
桿的鎖定。
● 關于接線工具
適用螺絲刀
請使用前端寬2.5mm (較大3.0mm)的一字螺絲刀。
適用螺絲刀 (例)
VESSEL No.9900? (?) 2.5×75
● 關于接線用電線
? 可使用單線、絞線。適用尺寸為0.2~1.5mm2、 AWG24~AWG16。
? 使用時,請將進行配線的電線前端包層剝去8~9mm。
? 不使用棒型端子連接絞線時,請在絞合芯線的狀態下進行使用。
? 裸露的棒型端子請務必包覆絕緣包層。
? 插入包層外徑為2.2mm以下的電線時,請勿將電線插入至電線包
層被咬入的位置 (如下圖所示)。
? 對于包層外徑為3.2mm以上的電線,1個端子請勿同時使用2根電線。
? 配線的線號標識請使用熱收縮管進行標識。
