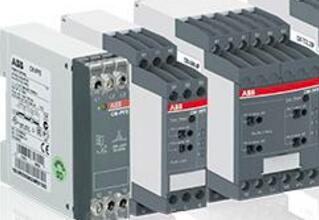

主要參數監控繼電器ABB，瑞士ABB選擇要點

2 x 1 c/o (SPDT) 輸出觸點 i選擇此功能，輸出繼電器 R1 (11-12/14) 針對閾值 t1 動作；輸出

繼電器 R2 (21-22/24) 針對閾值 t2 動作。1 x 2 c/o (SPDT) 輸出觸點 j

選擇此功能，兩個輸出繼電器 R1 (11-12/14) 和 R2 (21-22/24) 針對一個閾值同時動作。

過溫監視：閾值 t2 設定閾值無效欠溫監視：閾值 t2 設定閾值無效

特別適用于CM-ENS和CM-ENE液位監視繼電器可通過螺釘端子連接

通過M16電纜接頭連接電纜適用溫度范圍 大90 ℃食品安全材料(PPH)

帶M4螺紋電極可選附件電極隔離板 (CM-AH-3) 和安裝螺釘(CM-GM-1)

CM-ENE MIN和CM-ENE MAX液位監視繼電器用于監視導電液體

的液位，如在泵控制系統中監視空轉和溢流。

測量原理：當單路電極潮濕時電阻會發生變化。單路電極（參看

附件部分）連接至端子C和 MIN/MAX。

如果A1和A2供電且電極潮濕，輸出繼電器CM-ENE MIN動作，輸

出繼電器 CM-ENE MAX復位。 如果電極不再潮濕，CM-ENE MIN

輸出繼電器復位，CM-ENE MAX動作。

一個容器內可以使用多個CM-ENS，通過附加兩個電極來擴展預警功能，

實現在兩個MAX和MIN加注液位水平之外，再增加兩

個出/于正常液位的報警輸出。

閉路原則 g選擇此功能，通常輸出繼電器動作，當出現故障時，輸出繼電器復位。

開路原則 h選擇此功能，通常輸出繼電器復位不動作，當出現故障時，輸出繼電器動作。

線圈連接（A1-A2）在底座旁邊的下面觸點

連接（n/o 和 n/c）在底座旁邊的上下位

線圈連接（A1-A2）在底座旁邊的下面

全部觸點連接 (普通觸點，n/o 和 n/c) 在底座旁邊的上方

標準系列提供螺釘接線端子及彈簧接線端子

功率范圍：25 W、35 W、50 W、75 W、100 W、150 W、

250 W、350 W高效率：75%-86%功耗和熱力

150 W 和 150 W 以下自然冷卻（無需風扇制冷），250 W和 350 W 內置溫控風扇冷卻

在操作時的環境溫度：-20..+70℃（10.5 A和14.6 A為 -20..+60℃）

具有短路/過載/過壓保護（25W 無過壓保護）集成輸入熔斷器

LED 狀態提示/標記：CE（由于該產品系列沒有PFC，所以按照國家規定，

CP-PX 24/10.5和CP-PX 24/14.6 不能直接用于公共壓配電系統）。

為工業控制電源，可用于機械制造、PLC SI（水處理、環保、市

PT100 溫度監視繼電器用于過溫、欠溫及過/欠溫監視、適用于 2 線或 3

線 PT100 的連接。當溫度下降或升高出設定閾值溫度時，輸出繼電器按照

設定的功能改變狀態，并通過前面板 LED 顯示動作狀態。過溫監視 p

如果選擇過溫監視，當溫度出設定閾值時輸出繼電器按照選

定的動作原則動作。欠溫監視 q

如果選擇欠溫監視，當溫度小于設定閾值時輸出繼電器按照選

定的動作原則動作。過欠溫雙閾值窗口監視 r

選擇此功能，CM-TCS 監視過溫和欠溫，這時 DIP 開關 一位

設置無效。過欠溫雙閾值窗口監視 s過欠溫雙閾值窗口監視無效。

輸入范圍 廣寬輸入范圍，全球通用。

CP-T 開關電源可用于 340 - 575 V AC 或 480 - 820 V DC 供電系統。

CP-T 輸出電壓連續，可優化應用。例：當負載連接距離很長時，就可調高輸出以補償線損電壓。

初級開關模式電源CP-C.1的功率裕量足以應對過程或電機

啟動階段的大負荷情況。該產品可提供 高為150%額定

值的電流輸出，確保即使在重載的情況下也可確保應用正常

運行。正面帶有黃色LED燈，可清晰指示當前功率裕量輸出運行模式。信號輸出

信號輸出繼電器是CP-C.1電源的一部分。晶體管輸出用于

顯示設備目前所處的功率裕量輸出運行模式，該信號可與

更高層的控制系統（如PLC）之間實現通信。繼電器輸出信

號，用來指示電壓狀態 (OUTPUT OK) 。

和上位控制系統的邏輯相配合，通過該信號可以觸發適當的

動作，如控制接觸器、信號塔或中間繼電器。

輸入電壓范圍廣（90-264 V AC或90-132/180-264VAC）

輸入電壓范圍全球適用 （寬范圍或通過撥碼開關設置）

多種安裝方式，方便靈活，且可節省安裝空間

可螺釘安裝和平板式 DIN 導軌安裝，亦可配合L型支架 DIN 導 軌安裝以節省空間，方便靈活。

輸出電壓可調

輸出電壓連續可調，可優化應用。例：當負載連接距離很長時，就可調高輸出以補償線損電壓。

政等）、新能源（太陽能、充電樁等）等多個領域

輸出電壓連續可調，可優化應用。例：當負

載連接距離很長時，就可調高輸出以補償線損電壓。

8種線圈電壓DC : 5 V, 12 V, 24 V

AC/DC : 24 V, 48-60 V, 115 V, 230 V, 60-230 V

輸出 : 1n/c, 1n/o,1c/o, 2c/o

繼電器輸出觸點回路內置RC回路，可增加觸點壽命

繼電器在輸入回路有漏電流保護功能

繼電器前面板上有可視的或帶保護蓋的開關，可設置手動或自動驅動

可連接短接條（除2c/o繼電器）

寬度 : 6 mm (0.236 in)或12 mm (0.472 in)標配LED指示燈

附件 : 短接條，隔板及終端固定器和標識

繼電器輸出觸點回路內置RC保護回路，可增加觸點壽命

R600繼電器及光電耦合繼電器均提供螺釘和彈簧兩種接線端子

輸出電壓：5 V 和 24 V DC可調輸出電壓

適用于 m 40 V 電源并聯解耦，實現 100 %冗余。

CP-T 具有一個輸出觸點、指示輸出電壓狀態和實現遠程監控。

接線方便所有型號的接線端子都為螺絲刀垂直電源接線設計

客戶安裝孔，其中螺紋孔處安裝螺釘伸入電源內不要過4 mm

建議扭矩：M3.0螺釘＜0.75 N.m，M4.0螺釘＜0.8 N.m

CP-PX 24/4.5、24/6.5、24/10.5 和 24/14.6 均需通過撥碼開關設置輸入

電壓范圍（115/230 V AC），撥碼開關位于模塊的側面，在上電前請按照

實際供電電壓設置撥碼開關。安裝時與其它模塊的小間距為 20 mm

所有 CP-E 24 V 器件 > 18 W 的電源都具有

一個輸出觸點、指示輸出電壓狀態和實現遠程監控。

寬 AC / DC 供電范圍，全球通用。
