CAMOZZI直動式微型電磁閥技術特性W000-303-W23

性能

? 引腳符合 DIN 43650 標準

? 流量大

二位三通，常閉（NC）或常開（NO）

接口 M5（單閥座）或 ?3、?4 快插接頭（氣路板）

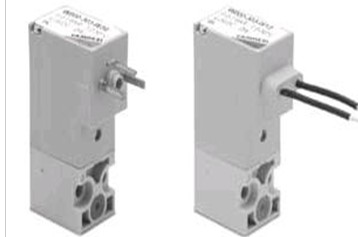

W 系列直動式微型電磁閥是一種板式聯接的微型電磁閥，一般作為先導閥使用，本公司的 7 系列電磁閥均采用此閥作為先導閥，也可以安裝在單閥座或氣路板上使用。有常閉 [NC] 和常開 [NO] 兩種機能。

注：選擇單閥座或氣路板時可查閱 P 系列電磁閥用單閥座或氣路板

綜合參數

閥位機能       二位三通，常閉 [NC] 或常開 [NO]

結構形式        截止式

安裝方式         用螺釘安裝在閥板上

功率消耗       2W，1W（僅 24V DC）

電壓允差       ± 10%

絕緣等級           F

防護等級         IP65（帶插座，符合 DIN 40050 標準）

工作循環          ，連續工作

材料          工程塑料閥體，聚氨酯閥芯密封件（可按要求提供氟橡膠閥芯密封件），其他部分密封件為丁腈橡膠（可按要求提供氟橡膠密封件），其他件為不銹鋼

安裝位置       任意

工作溫度        0 ÷ 50°C

公稱直徑和                    1.5 mm： Qn = 35 Nl/min

公稱流量（6 bar ΔP 1 bar）     1.1 mm： Qn = 25 Nl/min

                               0.8 mm： Qn = 14 Nl/min

介質      經過濾的壓縮空氣或惰性氣體，無需油霧潤滑。

         如果使用油霧潤滑，應不間斷地使用油霧潤滑（TJ使用 ISO VG32 潤滑油）
