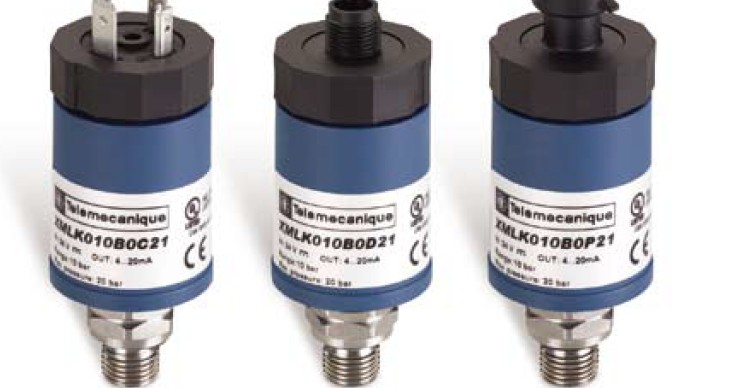

Schneider電子壓力傳感器發展狀況XMLG010D21

技術參數

流體連接類型 G 1/4A (針型) 符合 DIN 3852-E

可控流體         空氣 (-15…125 °C)

                 腐蝕性流體 (-15…125 °C)

               液壓油 (-15…125 °C)

               水 (0…125 °C)

保護類型           負載短路

                   反極性

浪涌耐受 1 kV 42 Ohm 符合 EN/IEC 61000-4-5

                 500 kV 12 Ohm 符合 EN/IEC 61000-4-5

額定沖擊耐受電壓 [Uimp]    0.5 kV

輸出反應時間         < 2 ms

輸出信號類型 模擬

模擬量輸出函數 4...20 mA, 2線

大許可偶然性壓力 22 巴

毀壞壓力 25 巴

本地顯示 無

電氣回路類型 控制回路

電流消耗          < 20 mA

電氣連接 1 針型接頭 M12, 3 針

額定電源電壓 [Us] 12 V 直流 (電壓限制: 8…33 V)

24 V 直流 (電壓限制: 8…33 V)

壓力設定范圍     0…10 巴

接觸流體材料 不銹鋼型號 AISI 303

                 FPM (Viton)

                 陶瓷品

操作位置           任何位置

靈敏度誤差 測量范圍的+/- 0.015 % °C

零線移動          測量范圍的+/- 0.015 % °C

測量精度         測量范圍的+/- 0.3 %

重復精度         測量范圍的+/- 0.1 %

機械壽命         10000000 次

環境

符合標準        CE

               EN/IEC 61326-2-3

產品        UL 508

               CSA C22.2 No 14

               EAC

保護處理      TC

運行溫度 -15…85 °C

貯存環境溫度 -40…85 °C

抗電磁域        200 V/m 80…1000 Hz 符合 EN/IEC 61000-4-3

抗瞬時脈沖能力 4 kV 符合 EN/IEC 61000-4-4

傳導干擾阻力 30 V (0.15…80 Hz) 符合 EN/IEC 61000-4-6

承受磁場         30 A/m 50 Hz 符合 EN/IEC 61000-4-8

抗振動    20 gn (f= 9…2000 Hz) 符合 EN/IEC 60028-2-6

抗沖擊     25 gn 適用 11 ms 符合 EN/IEC 60068-2-27

抗靜電放電 15 kV 空氣中 符合 EN/IEC 61000-4-2

               8 kV 接觸 符合 EN/IEC 61000-4-2

IP 保護等級 IP66 符合 EN/IEC 60529

                IP67 符合 EN/IEC 60529
