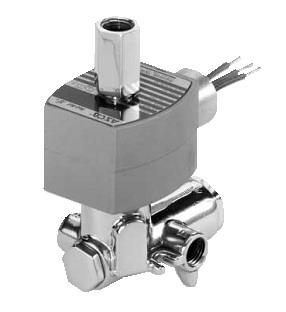

安裝步驟及保養；美國ASCO緊湊型電磁閥SCG356B470VMS

特征

?快速拆卸芯管，便于維護內部零件

?緊湊型設計，用于控制單作用執行器或填充和排放

 周期

?由FPM制成的標準盤式密封適用于各種工作溫度 -

?廣泛的流量和壓力等級

?標準手動操作器可輕松安裝

與許多液體相容并兼容

?電磁閥的AC / DC互換性，無需拆卸閥門

?緊湊，重量輕的閥門

見?規格?[1 bar = 100 kPa]

一般

不同的壓力

粘度40 cSt（mm2

/ s）的

響應時間5  -  10毫秒

流體（?）溫度范圍（TS）密封材料（?）

空氣，惰性氣體，水，油 -  10°C至+ 100°C FPM（含氟彈性體）

Body Brass AISI 316

芯管不銹鋼不銹鋼

芯和插頭不銹鋼不銹鋼

彈簧不銹鋼不銹鋼

座黃銅不銹鋼

密封FPM FPM

Disc FPM FPM

遮光線圈銅銅

與流體接觸的材料

（?）確保驗證與材料接觸的流體的相容性

電氣特性

線圈絕緣等級F.

連接器Spade插頭（電纜?6-8mm或?6-10mm）

連接器規格DIN 43650,11 mm，工業標準B（01型）

或ISO 4400 / EN 175301-803，表格A（02型）

電氣安全IEC 335

電氣外殼保護模壓IP65（EN 60529）

標準電壓DC（=）：24V  -  48V

（根據要求提供其他電壓和60 Hz）AC（?）：24V  -  48V  -  115V  -  230V / 50 Hz
