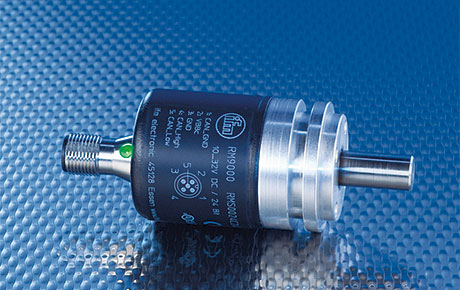

IFM多圈編碼器產品說明RM3007

性能

用于準確的位置、速度、角度和線性測量

通過 PROFIBUS 接口直接輸出值

堅固的外殼，適用于嚴苛的工業環境

較高的抗沖擊和振動能力

簡單的布線和編程

技術參數

產品特征

分辨率    8192 步距; 4096 圈數; 25 Bit

通信接口 PROFIBUS DP

機械技術數據

尺寸 [mm] ? 58 / L = 110

原材料           鋁

機械 大值 [U/min] 12000

軸向軸負載 大值 (軸末端) [N] 40

徑向軸負載 大值 (軸末端) [N] 110

固定法蘭               夾緊法蘭

軸監控器            實心軸

軸直徑 [mm] 10

軸材料           鋼 (1.4104)

應用

旋轉類型        多圈

工作條件

環境溫度 [°C]         -40...85

允許 大的相對空氣濕度 [%] 98

外殼防護等級    IP 67; (在外殼: IP 67; 在軸: IP 67)

電氣數據

工作電壓 [V] 10...30 DC

電流損耗 [mA] 100; ((24 V))

反相保護          有

/測試

抗沖擊     100 g (6 ms)

抗震     10 g (10...2000 Hz)

MTTF [年] 13.5

輸出

代碼     二位輸出

軟件/編程

參數設定    代碼值的計數方向; 分辨率; 零點; 限制開關HI和LO; 運動指標; 分離多圈/單圈

診斷功能     報警; 警告; 狀態; 編碼器數量的序列號

編址      地址選擇開關; 0...126

測量/設定范圍

分辨率     8192 步距; 4096 圈數; 25 Bit
