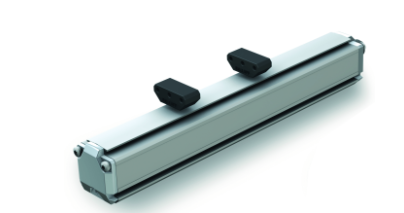

訂購碼：BTL0309，BALLUFF的磁致伸縮傳感器

產品數據表

主要特點

形狀

型號系列，型面結構

固定

固定夾

外殼材料

鋁

位置傳感器，大數量

1

接口

插接器，M12x1，8針

模擬輸出端

模擬，電壓，0~10 V

模擬，電壓，10~0 V

測量范圍

381 mm

分辨率

≤ 2 μm

線性偏差，大

±100 μm

重復精度

≤ 0.1 mV

工作電壓Ub

20~28 VDC

環境溫度

-40...85 °C

防護等級

IP67

許可/一致性

CE, cULus, EAC, WEEE

本產品安裝說明

產品規格

模擬輸出選項

測量類型位置

輸出0-10 Vdc和10-0 Vdc（A110）或

4-20 mA（E100）/ 20-4 mA（E170）

分辨率≤10μm

重復精度≤10μm

非線性行程長度≤500mm±100μm

行程長度> 500 mm±滿量程的0.02％

更新率1毫秒

工作電壓+ 24 Vdc±20％

電流消耗≤150mA

反極性保護是的

過壓保護是的

工作溫度-40至+ 80°C

儲存溫度-40至+ 100°C

防護等級IP 67

振動等級12g，符合IEC 68-2-6的10至2000 Hz

沖擊等級100g，符合IEC 68-2-27的6 ms

外殼材料陽極氧化鋁

型號表
