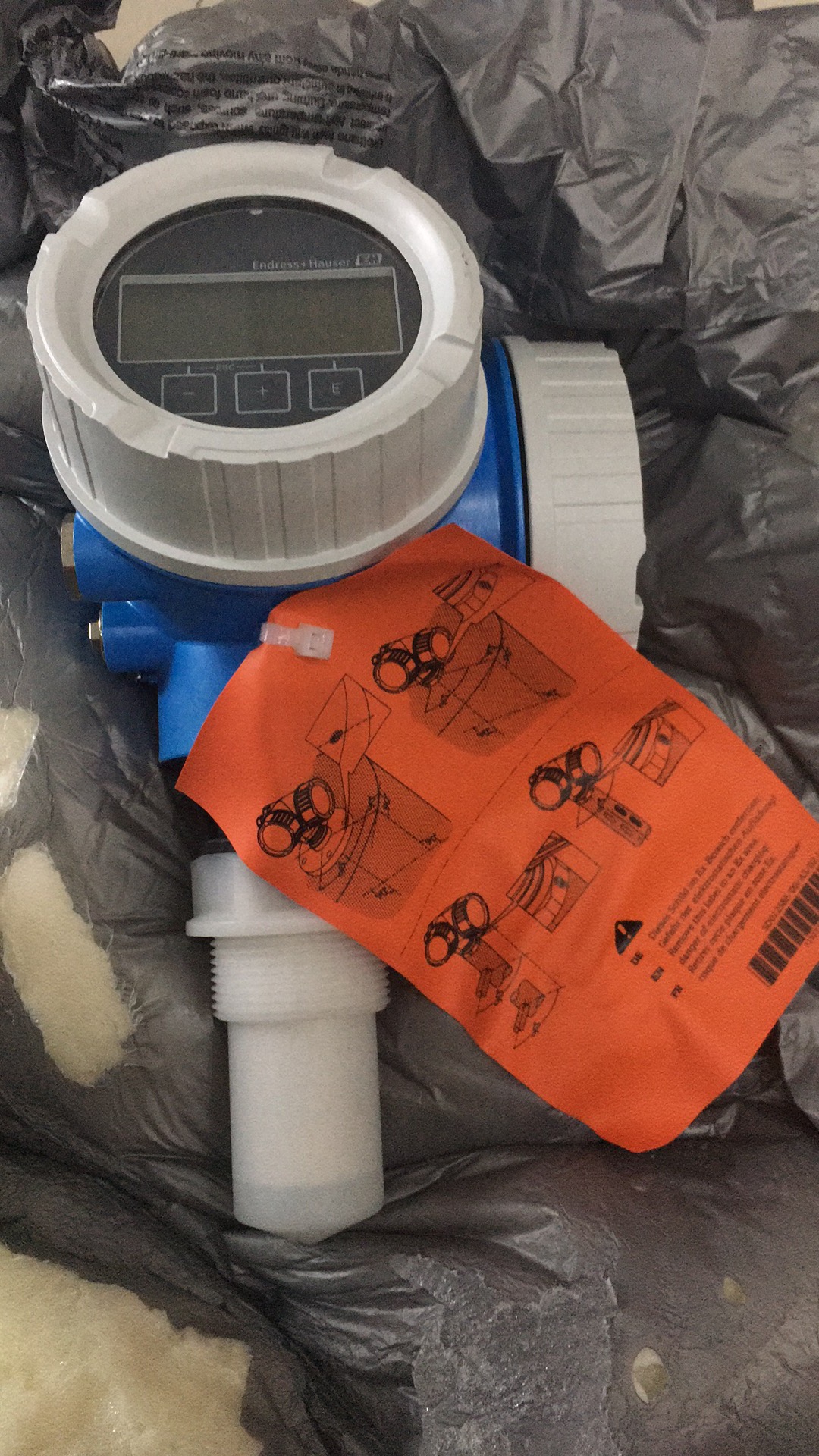

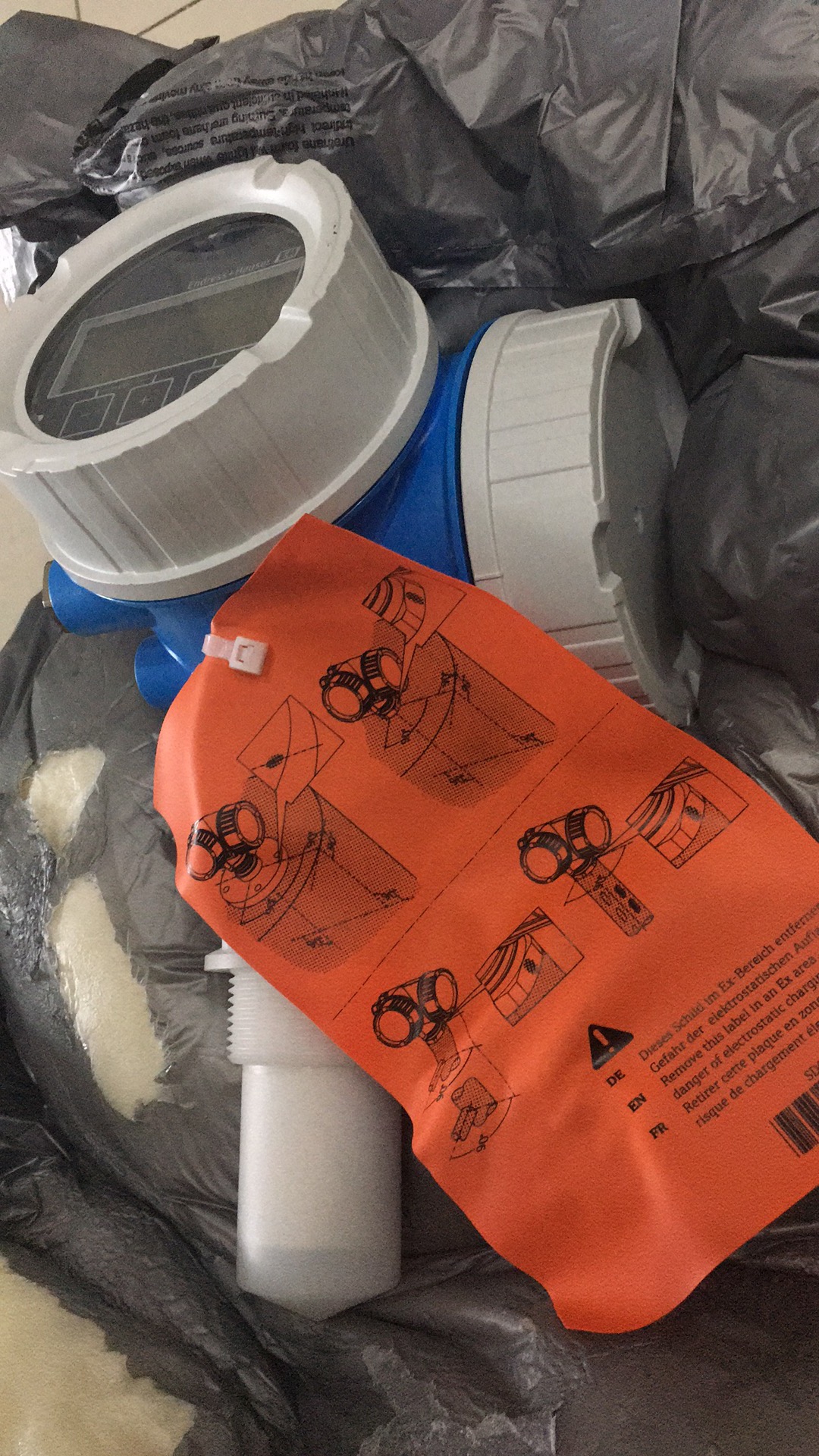

Novasina 型號:Pascal-STV25ZB
組成原理
變送器是基于負反饋原理工作的,它主要由測量部分、放大器和反饋部分組成。
測量部分用于檢測被測變量x,并將其轉換成能被放大器接受的輸入信號Zi(電壓、電流、位移、作用力或力矩等信號)。反饋部分則把變送器的輸出信號y轉換成反饋信號Zf,再回送至輸入端。Zi與調零信號Zo的代數和同反饋信號Zf進行比較,其差值ε送入放大器進行放大,并轉換成標準輸出信號y。 [2]
1、變送器按輸出信號類型可分為電流輸出型和電壓輸出型兩種。
(1)電壓輸出變送器具有恒壓源的性質,PLC模擬量輸入模塊的電壓輸入端的阻抗很高,如果傳輸距離較遠,微小的干擾信號電流在模塊的輸入阻抗上將產生較高的干擾電壓,所以遠程傳送的模擬電壓信號的抗干擾能力較差。但適合于將同一信號送到并聯的多個儀表上,且安裝簡單,拆裝其中某個儀表不會影響其他儀表的工作,對輸出級的耐壓要求降,從而提高了儀表的性。電壓信號的范圍為1~5 V、0~10 v、一10~10 V,為1~5 V、0~10 V。
(2)電流輸出型變送器具有恒流源的性質,恒流源的內阻很大。PLC模擬量輸入模塊的輸入為電流時,輸入阻抗較,線路上的干擾信號在模塊上產生的干擾電壓很,所以模擬量電流信號適用于遠程傳輸,在使用屏蔽電纜信號線時可達數百米。電流信號的標準為0~10 mA、0~20 mA、4~20 mA,為4~20 mA,0 mA通常被用作電路故障或電源故障指示信號。
電流信號傳輸與電壓信號傳輸各有特點。電流信號適合于遠距離傳輸,電壓信號使儀表可采用“并聯制”連接。因此在控制表系統中,進出控制室的傳輸信號采用電流信號,控制室內部各儀表間的聯絡采用電壓信號,即連線的方式是電流傳輸、并聯接收電壓信號的方式。
變送器分為二線制和四線制兩種。四線制變送器有兩根電源線和兩根信號線,對電流信號的零點幾元件的功耗無嚴格要求。二線制變送器只有兩根外部接線,它們既是電源線又是信號線,電流信號的下限不能為零,但二線制變送器的接線少,傳送距離長,在工業中應用為廣泛。 [3]
Novasina 型號:Pascal-STV25ZB
021-39526589
網址:czhfh.cn
地 址:上海市嘉定區嘉涌路99弄
6號樓713室
