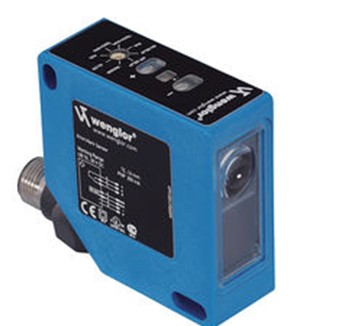

Wenglor色標傳感器高性能產品WP04PAT80

這種傳感器專為識別印刷套準標記而設計。具有一個的光斑，利用長使用壽命的白光LED工作。只需要一個這樣的傳感器，即可結合色彩和亮度識別壓痕和背景的差異。

性能

示教、動態示教、外部示教、RS-232接口

通過RS-232接口的灰值數字式輸出

非常小的光斑1.4 × 4 mm

非常高的對比度分辨率

技術參數

光學數據

工作范圍          30...40 mm

工作距離         35 mm

分辨率         100 灰度

切換滯后        < 1 %

光線類型        白光

波長            400...700 nm

使用壽命(Tu = +25 °C) 100000 h

較大允許的外來光線 10000 Lux

光斑直徑          1,4 × 4 mm

輸出功能

PNP常閉觸點，常開觸點(antivalent) 是

RS-232接口     是

機械數據

設置方式        示教

外殼材料         塑料

防護等級 IP67

連接方式         M12 × 1；8針

安全技術數據

MTTFd (EN ISO 13849-1)    1079,38 a

電氣數據

供電電壓             10...30 V

電流消耗(Ub = 24 V) < 50 mA

切換頻率 25 kHz

響應時間 20 μs

反極性保護 是

可鎖定       是

示教模式      ZT, DT, TP

接口         RS-232

傳輸速度        38400 Bd

吸合/脫扣時間延遲 0...100 ms

溫度偏差    < 1 %

溫度范圍 -25...60 °C

切換輸出端數量 2

切換輸出端壓降 1,5 V

切換輸出端開關電流 200 mA

抗短路        是

數字輸入端數量 2

防護等級          III
