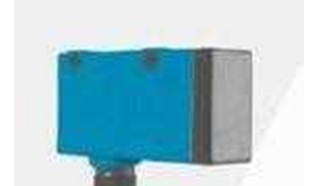

威格勒叉形傳感器結構分析U1HJ001

性能

可以識別深色、透明或印字的標簽

靈活輸出設置（PNP/NPN，NC/NO）

通過示教功能示教方便

高開關頻率

鑒于聲波槽形傳感器的工作原理，非常適合于標簽的非接觸識別。發送器和接收器作為傳感器裝在一個外殼內，能夠識別聲波的小衰減變化。這些變化是由于帶有標簽的基材與純基材的厚度不同產生的。因此可以地識別任意基材上的透明標簽或紙質和塑料標簽。發送器和接收器易于沉入到外殼內，防止與物體接觸。

技術參數

機械數據

設置方式          示教

外殼材料           鋁

防護等級 IP54

連接方式 M12 × 1；4針

聲波數據

槽距          3 mm

小的可識別間隙 2 mm

聲波頻率 300 kHz

輸出功能

PNP常閉觸點/常開觸點（可切換） 是

NPN常閉觸點/常開觸點（可切換） 是

電氣數據

供電電壓            12...30 V DC

電流消耗(Ub = 24 V) < 45 mA

抗短路           是

反極性保護    是

防護等級        III

切換頻率            400 Hz

響應時間          1,25 ms

溫度范圍  0...50 °C

切換輸出端壓降 < 1,5 V

切換輸出端開關電流 250 mA
