數據一覽CAMOZZI聚結式過濾器MD1-FC050

簡介：

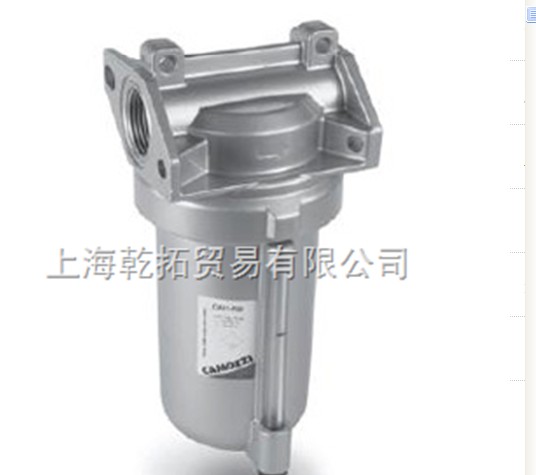

C系列聚結式過濾器

接口 G1

緊湊型（金屬杯、卡口式結構）

C系列聚結式過濾器是一種氣動系統用的過濾器，僅小隊壓縮空氣中的，并無分水、分油功能。

濾芯精度為0.01um，其接口為G1，外形尺寸連接方式均與C系列過濾器相同。

原來本系列G1/4、G3/8、及G1/2接口的聚結式過濾器已停產，這些規格的聚結式過濾器已由MC系列替代。

C系列聚結式過濾器可以管式或板式聯接。殼體及貯水杯均為鋁合金材料，杯上有透明觀察窗。

貯水杯底部一般均裝有半自動排水器，也可按用戶需要供應自動排水或其他排水功能的過濾器。可以支架式安裝或附壁式安裝。

安裝支架型號為C401-ST/2,需單獨訂購

參數：

結構形式    模塊化設計，緊湊型

材料    見 3/0.10.02 頁聚結式過濾器材料一覽

接口    螺紋連接（G1/8 - 1/4 - 3/8）或快插接頭（? 6 - 8 - 10）

大貯水容積    24 cc

安裝方式    垂直放置或附壁式安裝

工作溫度    -5°C ÷ 50°C （大工作壓力到 16 bar）

排水方式    半自動排水，降壓式排水，保護式降壓排水，G1/8 接口外部排水

輸出空氣質量（ISO 8573-1:2010）    1 μm 過濾精度等級 2.8.2（建議前端使用預過濾精度等級 6.8.4） 0.01 μm 過濾精度等級 1.8.2（建議前端使用預過濾精度等級 2.8.2）

工作壓力    0.3 ÷ 16 bar

公稱流量    見 3/0.10.03 和 3/0.10.04 頁聚結式過濾器流量特性曲線

油霧過濾精度    99.80% 97%

顆粒過濾精度    99.99999% 99.999%

介質    壓縮空氣
