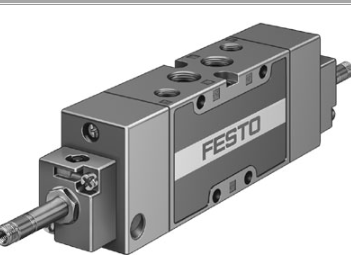

實價匯報;MFH-5/3E-1/4-B,festo老虎閥
不帶線圈及插座的電磁閥技術參數
閥功能 5/3 中泄式
驅動類型 電氣的
寬度 32 mm
標準額定流量 1,600 l/min
工作壓力 3 ... 10 bar
設計結構 活塞滑塊
復位類型 機械彈簧
額定尺寸 10 mm
寬度尺寸 33 mm
排氣功能 可節流
密封原則 軟性
裝配位置 任意
手控裝置 推
先導類型 由先導控制
先導氣源 內置的
流動方向 不可逆
重疊 正重疊
b 值 0.38
C 值 6.35 l/sbar
大切換頻率 3 Hz
切換時間,關閉 32 ms
切換時間,打開 23 ms
反向切換時間 37 ms
邏輯為0的大正向測試脈沖 2,200 μs
邏輯為1的大負向測試脈沖 3,700 μs
工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]
關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)
耐腐蝕等級 CRC 1 – 腐蝕影響
儲藏溫度 -40 ... 60 °C
介質溫度 -10 ... 60 °C
環境溫度 -5 ... 40 °C
產品重量 500 g
電連接 通過 F 線圈, 必須另行訂購
安裝類型 可選
在PR氣路板上
帶通孔
先導排氣口82 M5
先導排氣口84 M5
先導氣口12 G1/8
先導氣口14 G1/8
氣動連接, 氣口 1 G1/4
氣動連接, 氣口 2 G1/4
氣動連接, 氣口 3 G1/4
氣動連接, 氣口 4 G1/4
氣動連接, 氣口 5 G1/4
材料備注 符合 RoHS
材料信息,密封 NBR
材料信息,殼體 壓鑄鋁
