電纜 6 和 7 的屏蔽層必須以不銹鋼線夾 (本產品不配供)連接
至 EMC 板。參見目錄訂購線夾 (參考書目 TM200RSRCEMC)。
將電纜 6 和 7 的頭部剝開,露出屏蔽層。在電纜的剝開部分上使用
尺寸適當的線夾,并將其固定在 EMC 板上。
用于連接至電機的屏蔽電纜,屏蔽層在兩端均接地。該屏蔽層不允
許有中斷。如果采用了中間端子板,則其必須處于 EMC 屏蔽金屬盒中。
合,必須采用較小的橫截面積 (0.5 mm2、 20 AWG)。該屏蔽層不
允許有中斷。如果采用了中間端子板,則其必須處于 EMC 屏蔽金屬盒中。
接地螺釘。此螺釘用于額定功率較的變頻器上的電機電纜,因為
散熱器上的接地螺釘操作不到。
如果使用了附加輸入濾波器,應將其直接連接至帶有無屏蔽電纜的線
路電源上。然后使用濾波器輸出電纜在變頻器上進行連接 3。
盡管在變頻器、電機和電纜屏蔽層之間存在高頻等電勢接地連接,您仍
必須將 PE 保護導線(綠 - 黃)連接至每個設備上的相應端子。您可能
還需要對所布設得非常長的電纜斷開電機一端的屏蔽,以減輕所產生的噪音。
測量 PA/+ 與 PC/- 端子之間的直流母線路電壓,以確保母線路電壓于直流 42Vdc。
如果直流總線電容未完全放電,請與當地的 Schneider Electric 代表聯系。不要修理或運行變頻器。
在加電或起動與停止變頻器之前應安裝并關閉所有蓋板。不按照這些說明會導致死亡或嚴重傷害。
設備意外運行防止為漏型邏輯配置的邏輯輸入意外接地。意外接地可能會導致意外激活變頻器的功能。
防止信號線損壞,否則可能會導致意外的導線接地。不按照這些說明會導致死亡或嚴重傷害。
失控控制方案的設計者必須考慮控制方式的可能失效模式,并為某些關鍵控制功能提供一種方法,使其能夠在
控制方式失效期間和失效之后達到安全狀態。例如關鍵控制功能為緊急停機和程停機。
對于一些關鍵控制功能,必須為其提供獨立的或冗余控制方式。
系統控制方式可能包括通訊鏈路。必須對傳輸延時或鏈路故障 (1) 加以考慮。
不按照這些說明可能導致人員死亡、嚴重傷害或設備破壞。
當 LOC/REM 鍵被按下時遠程運行命令與頻率命令被轉換到本地模式。
剝開屏蔽電纜兩端準備連接。擰松電纜密封管的蓋子。
將屏蔽電纜連接到電纜密封管,以確保完全連接 (360° 全方位)
將屏蔽層后折并在電纜密封管的錐形環和管體之間夾住,再擰緊蓋子。
標準電纜密封套 (本變頻器不配供)RJ45連接器無屏蔽電源電纜
屏蔽控制電纜屏蔽電機電纜
用于屏蔽控制電纜和電機電纜的金屬電纜密封套 (本變頻器不配供)
這是因為當變頻器退出本地模式和進入遠程模式時應用了遠程運行命令。
用于接地控制電纜屏蔽層 (屏蔽層應剝開)的金屬線夾電擊、或電弧閃光危險
在安裝或運行變頻器之前應閱讀并理解本手冊。只有人員才能對此變頻器進行安裝、調節、修理與維護。
用于連接至控制 / 命令裝置的屏蔽電纜。對于需要導線的應用場
用戶應對是否與所有設備接地相關的所有和國內電氣標準相符合進行負責。
此變頻器的許多零件,包括印刷電路板,路電壓下工作,不能觸摸這些零件。只能使用絕緣工具。
不能觸摸那些未受保護的元件或帶電的接線條螺釘。不能將 PA 端與 PC 端或直流總線電容器短接。
在對變頻器進行維護之前:斷開所有電源,包括可能會帶電的外部控制電源。
在變頻器的斷路器上放置一個 “ 不許合上 ” 的標簽。將斷路器鎖定在打開位置。
等待 15 分鐘,以便直流總線電容器放電。
在此示例中,來自遠程模式的運行命令與頻率命令被復制到本地模式,電機繼續運行。
當從本地模式切換到遠程模式時,運行命令與頻率命令由遠程模式中的設置決定。
在此示例中,當 LOC/REM 鍵被按下時電機開始起動。
憑借標配的協議和作為選件提供的LonWorks?通訊卡,ATV212變頻器實現了針對HVAC應用的優化。
由于其電纜溫升降技術,ATV212變頻器可實現即時、無干擾的運行。該技術無需
借助線路電抗器或直流電抗器等附加選件來處理電流諧波。
這使得THDI(1)可以于35%,此值遠于IEC/EN61000-3-12標準所規定的48%的THDI水平。
采用ATV212系列,您無需付出加裝線路電抗器或直流電抗器的成本,可以縮短接線
時間,優化電控箱尺寸,并減少損耗。此技術還可使直流電容器的使用壽命增加三倍。
由于其具備多種集成功能,ATV212變頻器可使樓宇應用立即就位并運行,同時由其保護功能確保設備的性。
通過開關頻率的自動調整降噪音,開關頻率可在運行中調整至 高16kHz
帶有速度檢測的自動捕捉旋轉負載功能按照速度調整電流限幅給定校準和限幅
具有可配置故障抑制、運行方向和給定頻率的運行功能,確保持續運行。
排煙系統(帶有故障抑制的運行)擋板控制功能:如果風門關閉,電機不會運行通過跳頻功能實現設備保護(抑制共振)。
連續運行中的防過載和過流保護(泵阻塞)帶有運行方向控制的設備機械保護通過欠載和過載檢測實現的設備保護
節能比自動調節具有預置給定和自動/手動(“Auto/Man.”)模式切換的集成式PID調節器
自動斜坡調整、斜坡切換、斜坡曲線在多組電機額定值數據之間切換(多電機)
使用LOC/REM(本地/遠程)鍵切換命令通道(給定值和運行命令)
預置速度能耗監測、測量電能和使用時間計量表
通過內置PTC傳感器實現電機和變頻器熱保護
通過對多種故障和可配置報警的管理實現的保護
Eco2是一個實用的工具軟件,用以計算通過使用ATV系列變頻器而可以實現的能源節約。
僅需點擊幾下,Eco2使您能夠確定:與應用數據相關的合適的ATV變頻器選型
有、無變頻器的能耗比較從財務和電氣視角進行的可能節約量以及對減少CO2
排放量的貢獻度的計算投資回報期的計算當流量降到80%時,能耗可下降到
50%。使用ATV212變頻器,當選擇泵和風機專用的控制模式時,能耗平均降30%。

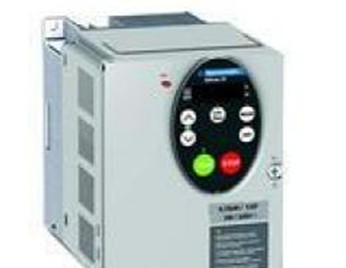

ATV212變頻器是一種用于0.75 kW至75 kW三相異步電機的變頻器。
本變頻器針對為常見的流體應用而設計,尤其適合HVAC行業,應用領域包括:
風機供熱和空調泵其設計基于生態能源的理念,能耗相比常規控制系統 高可降70%。
它具備生態友好性,符合RoHS、WEEE等涉及環境保護的指令。
ATV212可實現”即插即用”;它可用于實現您的應用的 高能效(見之前幾頁上的“能源收益”曲線)。
ATV212變頻器的設計大幅改善了風機和泵管理,具體體現在:
通過去除流量控制閘和止回閥而簡化了回路
由于其與樓宇管理系統連接兼容,可實現設備調整的靈活性和簡便性
減少噪音污染(由氣流和電機產生的噪音)
其各種標準產品使之能夠通過集成具有如下的EMC濾波器(C1類至C3類,具體
取決于型號)來減少安裝成本:結構更加緊湊
簡化了接線,從而降了成本ATV212產品有助于在優化設備性能的同時降其成本。
ATV212變頻器可以很容易地適應所有樓宇管理系統,這歸功于其多種作為標準配置
集成的功能和通訊協議:Modbus、METASYSN2?、APOGEEFLNP1?和BACnet?。
