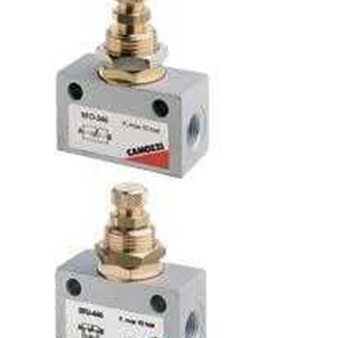

康茂勝鉸接式流量控制閥相關知識MCU702-M5

單向和雙向

接口 M5, G1/8, G1/4, G3/8, G1/2

  這些系列的單向和雙向流量控制閥

的外形尺寸很小，便于直接安裝在氣缸

或閥上。

   以下型號的管接頭及消聲套均可與

這些鉸接式流量控制閥配套使用，但需

分開訂購：

- 6610、6620 型快插式管接頭

- 1610、1620 型快擰式管接頭

- 1170 型卡套式管接頭

- 2023 型管道接頭

- 2905 型消聲套

注：只有接口為 G1/2 的鉸接式流量控制

閥的鉸接接頭與閥一起供貨。

綜合參數

結構形式    針形

類別       單向和雙向流量控制

材料       不銹鋼閥體和調節螺釘（M5）、黃銅閥體和調節螺釘（G1/8 - G1/4 - G3/8 - G1/2），丁腈橡膠密封件

公稱壓力      6 bar

大公稱直徑    M5 = 1.5 mm；G1/8 = 2 mm；G1/4 = 4 mm；G3/8 = 7 mm；G1/2 = 12 mm

介質        經過濾的壓縮空氣，無需油霧潤滑。

如果使用油霧潤滑，應不間斷地使用油霧潤滑（TJ使用 ISO VG32 潤滑油）

安裝方式    外螺紋

接口         M5 - G1/8 - G1/4 - G3/8 - G1/2

安裝位置    任意

工作溫度       0 ÷ 80°C （干燥空氣 - 20°C）

工作壓力     1 ÷ 10 bar
