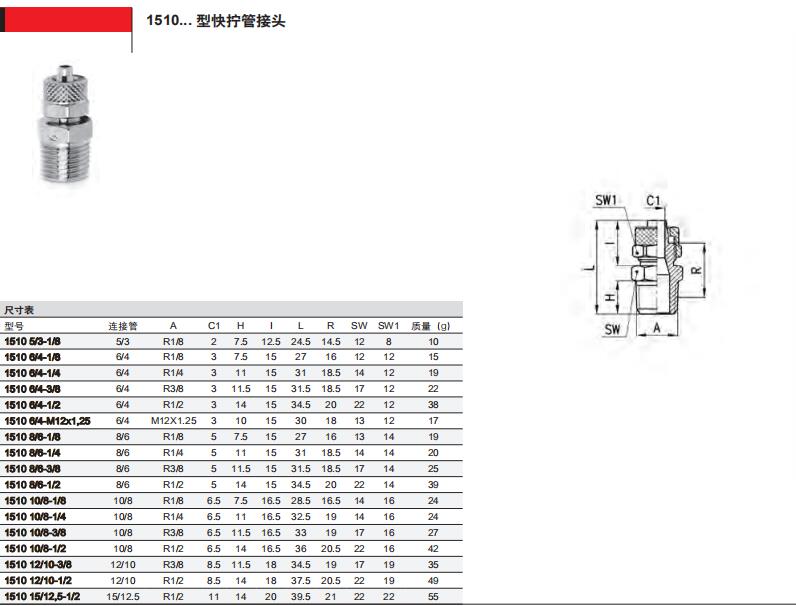

CAMOZZI快擰管接頭技術指導1510 8/6-1/2
1000 系列快擰管接頭共有 32 種不同
的類型,可以很容易地將連接管插入管
接頭上,通過旋緊螺母實現密封和
連接。管接頭上特殊的導向錐可確保連
接管不被意外切斷。
注:使用時需注意連接管的內外徑必須
同時符合尺寸表中的標注尺寸。
綜合參數
材料 黃銅鍍鎳基體和鎖緊螺母,丁腈橡膠 O 型圈
聚四氟乙烯、尼龍、鋁合金螺紋密封件
連接管直徑 5/3 ÷ 15/12.5 mm
介質 壓縮空氣或壓流體
連接螺紋 英制錐管螺紋 ISO 7(BSPT)
英制圓柱管螺紋 ISO 228(BSP)
工作壓力 使用時,取決于連接管的耐壓
連接管材料 尼龍(PA 6 - PA 11 - PA 12),增強聚氯乙烯(PVC),聚乙烯(PE)
連接管直徑 5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 mm
連接螺紋 M5, M6, M12x1, M12X1.5, G1/8, G1/4, G3/8, G1/2
R1/8, R1/4, R3/8, R1/2
