選用MLC500T20-1350H-安全光幕發射器

產品資料

基本數據

MLC 500 系列

設備類型變送器

級聯主機

包含2個BT-NC滑塊

應用手防護

職能

功能范圍縮小，傳輸通道切換

特征參數

類型4，IEC / EN 61496

SIL 3，IEC 61508

SILCL 3，IEC / EN 62061

任務時間20年，EN ISO 13849-1

保護區數據

分辨率20毫米

保護區高度1,350毫米

工作范圍0 ... 15 m

光學數據

光束數108件

發射器和接收器之間的同步光

光源LED，紅外

LED波長940 nm

發射二極管的平均功率50 μW

發射信號形狀脈沖

LED組符合豁免組 符合EN 62471：2008

電氣數據

保護電路短路保護，過壓保護

性能數據

電源電壓U B 24 V，DC，-20 ... 20％

大電流消耗 50毫安

保險絲2半時滯

輸入

數字開關量輸入數量1個

切換輸入

類型數字開關量輸入

開關電壓高，小值 18伏

開關電壓，大 2.5伏

開關電壓，典型值 22.5伏

直流電壓類型

數字開關量輸入1

功能控制輸入范圍縮小

連接

連接數2件

連接1

連接類型連接器

功能機界面

螺紋尺寸M12

類型男

材料金屬

針數5-針

連接2

連接類型帶連接器的電纜

功能級聯，來賓退出，級聯，中間來賓退出

電纜長度330毫米

護套材料PUR

螺紋尺寸M12

型女

材料塑料

針數8針

電纜特性

允許的導體橫截面，典型值 0.25平方毫米

連接電纜的大長度 100米

電纜允許的大負載電阻 200Ω

機械數據

尺寸（寬x高x長）29毫米x 1,416毫米x 53毫米

外殼材料金屬，鋁

鏡頭蓋材料塑料/ PMMA

端蓋材料壓鑄鋅

凈重1,575克

外殼顏色黃色，RAL 1021

緊固類型溝槽安裝，安裝支架，旋轉安裝

操作與顯示

顯示LED 類型

LED數量2件

環境數據

工作環境溫度0 ... 55°C

儲存環境溫度-30 ... 70°C

相對濕度（非冷凝）0 ... 95％

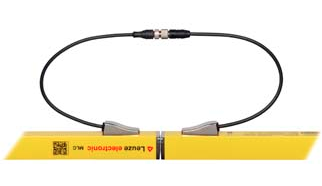

產品圖片：

 型號

MLC510R14-750/A

MLC500T90-1200/A

MLC500T90-1350/A

MLC500T90-1500/A

MLC500T90-1650/A

MLC500T90-1800/A

MLC510R14-150/A

MLC510R14-300/A

MLC510R14-450/A

MLC510R14-900/A

MLC510R14-1050/A

MLC510R14-1200/A

MLC510R14-1350/A

MLC510R14-1500/A

MLC510R14-1650/A

MLC510R14-1800/A

MLC510R20-150/A

MLC510R20-225/A

MLC510R20-300/A
