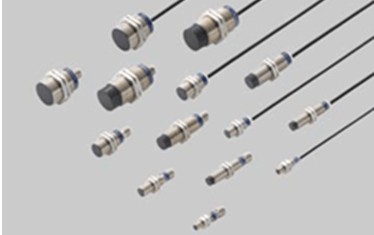

使用方法圓柱形接近傳感器SUNX，TCRT1000

新方式的整體成型法，提高了環境適應性能。

IP68G保護構造可有效防止水和油的滲入，避免損壞傳感器。

在切削油飛沫飛濺的場所使用時，受到油內包含的添加物的影響，

可能會出現老化，所以請提前對切削油的耐受性進行確認。

開發出可視范圍廣的棱鏡。工作狀態指示燈的可視性得到大幅提高。

若使用螺母安裝，則安裝孔的規格應為φ3.4mm。

如右圖所示將傳感器插入支架。請壓入傳感器，直至支架的卡爪卡在傳感器上部的凹槽上。

請用M3盤頭螺絲安裝支架。請務必使用M3桁架頭螺絲(長12mm以上)固定，

緊固扭矩請控制在0.7N·m以下。(請勿使用平頭螺絲或盤頭螺絲。）

若使用螺母安裝，則安裝孔的規格應為φ3.4mm。

請勿使用沉頭螺絲和圓頭螺釘。緊固扭矩應在0.7N·m以下。

若使用螺母安裝，則安裝孔的規格應為φ3.4mm。

并且，凸柱孔的規格應為φ2.5mm、孔深為3mm以上。

緊固扭矩應在1N·m以下。若使用螺母安裝，則安裝孔的規格應為φ3.4mm。

將長距型GX-FL15□／GX-HL15□安裝于鐵材或者不銹鋼材等材質上時，

請勿將鋁片MS-A15F（單獨出售）／MS-A15H（單獨出售）或者t≧0.3mm、

尺寸≧30×39.5mm(使GX-FL15□時) /尺寸≧30×30mm

(使用GXFL15□時)的鋁片插在感應頭和安裝板之間。

但是，如果安裝在絕緣體上就不受此限制。

如果傳感器附近有金屬，使用時請至少隔開下圖所示的距離。

當并排安裝多臺傳感器時，為了防止相互干擾，請至少隔開下圖所示的間距。

規格表中的檢測距離是指使用標準檢測物體時的距離。

檢測有色金屬時，應將乘上下表的修正系數后所得的數值作

為檢測距離，敬請注意。此外，若被測物體小于標準檢測物體時，

或被測物體經過電鍍處理時，檢測距離也會發生變化，敬請注意。

請務必對屏蔽體（配管等）進行絕緣處理。

將直流雙線式型作為符合CE標志的產品進行使用時，必須進行下列處理。

請將屏蔽體（配管等）接到電源0V上。

傳感器的剩余電壓為3V。在接到繼電器之前，請注意繼電器的激活電壓。

(并非所有12V的繼電器都可作為負載連接。)

通過一個負載將傳感器連接到電源。如果直接接到電源上，短路保護裝置會使傳感器無法動作。

(輸出處在OFF狀態且沒有指示燈亮起。)

一旦發生，將傳感器通過一個負載連接到電源上。

而且，要注意如果電源接反且未通過負載連接，傳感器將受損。

GX-15型實現了 大動作距離8.0mm±8%的長距離型的添加。

對于新的安裝支架[MS-GX6-1(另售)]，

1顆M3螺絲就可以對傳感器進行安裝。同時，緊貼安裝，能夠節省電纜。

實現行業長的穩定檢測范圍。安裝也非常簡單。

對檢測靈敏度進行極細致的調整和控制，

以降每件產品的差異和檢測誤差。

減少多臺使用以及更換時調整位置的人工和時間。

對檢測部的線圈、鐵心等零部件以及設計進行了徹底的改良，

請務必在切斷電源的狀態下進行配線作業。

檢測有色金屬時，應將乘上下表的修正系數后所得的數值作為檢測距離，敬請注意。

此外，若被測物體小于標準檢測物體時，

或被測物體經過電鍍處理時，檢測距離也會發生變化，敬請注意。

多可緊貼安裝2臺傳感器。3臺以間距排列安裝時，

請將“I”型和非“I”型交互排列，H尺寸至少應取下列數值。

如果傳感器附近有金屬，使用時請至少隔開下圖所示的距離。

緊固扭矩應在1N·m以下。若使用MS-GXL15(另售的傳感器安裝支架)或螺母安裝，則安裝孔的規格應為φ3.4mm。

不附帶螺絲、螺母、墊圈，請另行準備。將長距離型安裝到磁性體(鐵板等)時，

請將附帶的鋁片或t0.3mm以上、大小30mm×39.5mm以上（GXL-15HLU型為30mm×30mm）

以上的鋁板置于傳感器與安裝板之間使用。在非磁性金屬(鋁等)或絕緣體上安裝時不需要。

若使用MS-GXL15-2另售的傳感器安裝支架)安裝傳感器時，

在檢測部附近使用安裝支架，會檢測到安裝支架本體，

導致工作不穩定。請務必將傳感器安裝孔與安裝支架安裝孔保持在同一水平線上安裝。

緊固扭矩應為0.5N·m以下。

請確認電源的波動，以免電源輸入過額定范圍。

使用市售的開關調節器時，請務必將電源的框架式接地 (F.G.)端子接地。

在傳感器安裝部周圍使用作為干擾發生源的設備(開關調節 器、變頻馬達等)時，

請務必將設備的框架式接地(F.G.)端子接地。

請避免與高壓線和動力線并行配線，或使用同一配線管。 否則會因電磁感應而導致誤動作。

使用時，請避開電源接通時的過渡狀態(50ms)。

請勿使產品和稀釋劑等有機溶劑或油、油脂直接接觸。

實現了優異的溫度特性。無論什么時間段、什么季節都能進行穩定檢測。

新方式的整體成型法，通過了耐沖擊10,000m/s2(約1,000G、X，

Y和Z方向各3次)和耐振動10～500Hz(雙振幅3mm、X，Y和Z方向各2小時)2項耐久性試驗。

而且，抗脈沖干擾性能也比以往產品提高了3倍左右。

規格表中的檢測距離是指使用標準檢測物體時的距離。

若使用螺母安裝，則安裝孔的規格應為φ3.4mm，請注意安裝板的厚度。

(若附帶安裝螺絲、螺母，則安裝板的厚度應在2.3mm以下。)

若使用附帶安裝螺絲以外的螺絲，請務必使用M3規格桁架頭螺絲。

(請勿使用平頭螺絲或盤頭螺絲。)

為滿足接近傳感器降成本的需求，決定大幅降價。

適用于使用傳感器的用戶。

接近時ON型/離開時ON型，還備有異頻型。

GL-18H/18HL型實現了IP67G保護構造，防油。

GL-18HL型的檢測距離可達12mm。即使檢測物體的位置稍有偏差也能檢測。

規格表中的檢測距離是指使用標準檢測物體時的距離。

檢測有色金屬時，應將乘上下表的修正系數后所得的數值作為檢測距離，敬請注意。

此外，若被測物體小于標準檢測物體時，或被測物體經過電鍍處理時，檢測距離也會發生變化，敬請注意。

裝備有可確認檢測狀態的動作指示燈[GL-18H/18HL型紅色]

由于本產品(GL-8U型除外)中并未裝備電源反向連接保護 電路，因此請切實進行連接。

本產品(GL-8U型除外)未裝備輸出短路保護電路。請勿直 接連接電源或容性負載。

請注意檢測面不可附有金屬粉塵或污跡，否則會導致誤動作。
