使用美國羅克韋爾的安全繼電器安全標準

技術資料

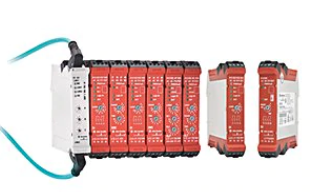

我們的 Guardmaster? 單功能安全繼電器符合多種功能安全標準，如 ISO 13849-1 或 IEC 62061，并提供可簡化安裝和降系統復雜性的關鍵功能。此外，通過可選 EtherNet/IP 接口從 GSR 智能安全繼電器收集的信息可*大限度減少計劃外停機時間，提高效率，助力實現互聯企業。Guardmaster 雙 GuardLink 安全繼電器進一步擴展了此功能，甚至能夠通過 GuardLink 串聯連接的安全開關及安全傳感器的診斷和狀態信息

特性

提供廣泛的安全功能

可通過簡單邏輯、復位和定時配置實現多種功能

采用單線安全繼電器連接，便于安裝，提高了系統靈活性

端子按電源輸入和輸出進行了分組，使連接工作一目了然

提供緊湊型解決方案，可節省能源以及 DIN 導軌上的空間

端子布局和配置一致，簡化了安裝

提供可選的 Guardmaster EtherNet/IP 網絡接口 (440R-ENETR)，該接口使 Guardmaster 安全繼電器可以在 EtherNet/IP 網絡上進行通信

包括 Guardmaster 雙 GuardLink 安全繼電器，當與啟用 GuardLink 的智能安全設備一起使用時，該安全繼電器可提供從系統狀態到各個防護門及急停開關的可見性

每個單元可以評估兩個安全傳感器

是。跨電路監控

用于4線制連接中的無電勢觸點

自動激活。當接線到

交叉電路被檢測為可恢復的錯誤，必須

相應地重置。在橫向

無需復位即可接線。

消除交叉電路后，輸入

立即再次活躍。用于單通道，兩通道布線

（3線制連接）或24V DC信號

 跨電路監控已禁用。

對于24V DC信號，

傳感器連接到A2。

重置功能適用于自動/手動

開始或監督手動重置

可配置的。

只有在以下情況下才能啟動/重置

反饋回路關閉。反饋觸點

受控執行器

與啟動/復位電路串聯

（A1-S34）。

T-自動/手動啟動

自動/手動啟動

啟動電路S34未接通信號變化

監控。該單元處于活動狀態，

一旦配置的邏輯為TRUE

并且啟動電路閉合。是

在以下位置啟動電路和安全輸入

施加電源電壓

關閉，設備啟動。

R-手動監控的重置

附受監控的手冊

重置將重置重置電路

監控信號變化。該單位將

所配置的邏輯為TRUE后立即激活

并且復位電路在250 ms之間

然后關閉并重新打開3秒鐘

是。在以下情況下檢測到重置錯誤

復位電路在

安全電路已關閉。
