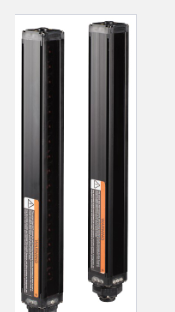

高分辨率的BANNER測量光幕

產品資料：

在高速、*確的監測應用中表現優異，包括即時確定大小、輪廓剖析、邊緣和中心*確引導以及孔的檢測

包含控制器、發射器/接收器對和互連電纜

通過選擇的測量模式、掃描模式和輸出配置提供可編程的控制器

光幕高度從163至1951毫米

每英尺提供120個檢測光束，檢測小至2.5毫米的物體

測量范圍達到2米，可輕松對準

提供可編程的盲區、滯后和串行通信

包含配置軟件

產品型號表

MAHE45A

MAHE51A

MAHR58A

MAHR70A

MAHR77A

產品列舉

MAHE38A

數據表

感應模式（詳細）發射極

設備類型三件套

主要外殼材料鋁

光束間距2.5毫米

DeviceNet否

IO鏈接號

Modbus RTU編號

RS-232否

RS-485否

陣列長度975

*高溫度（°C）50

光束數384

外殼長度（毫米）1049

*小物體靈敏度2.5

電源12V dc

離散輸出N / A

發射器/接收器范圍0.38-1.8

*大相對濕度95％

模擬輸出N / A

在計算機和控制模塊上的DB9連接器之間建立串行數據連接。

4.1通訊設置

1.安裝軟件后，在控制模塊和PC之間連接串行通訊電纜。

注意：如果使用RS-232接口，則任何一個線路上僅允許有一個控制模塊

時間。

與控制模塊的DB-9連接器的*少連接如圖12所示（11頁）。

2.啟動高分辨率MINI-ARRAY程序。

3.配置PC的串行通信端口。

a）從高分辨率MINI-ARRAY主菜單中選擇選項>串行端口。

該程序支持通過計算機的COM1-COM20.port進行串行通信。

b）突出顯示所需的串行端口以將其選中。

c）選擇“退出時保存設置”以存儲串行端口選擇（如果尚未打開）。

還在此處選擇奇偶校驗：偶數，奇數或無。
