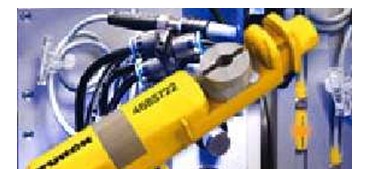

使用注意磁感應傳感器TURCK，B2N10H-Q20L60-2LI2-H1151

通用的隔離轉換器 IM43-14-CDRI 具有 一

個雙路顯示器。使用驅動菜單，通過四

個按鈕進行參數設置。更多的參數化

選項通過 PC 孔(FDT/DTM)或采用 HART?

協議進行設置。

IM73-12-R/…為單通道繼電器耦合器，

用作二進制信號安全電隔離的耦合模

塊。2個同步控制的SPDT繼電器輸出。

黃色 LED 指示輸出的開關狀態。

繼電器耦合器 IM73-22Ex-R/24VUC 主 要

用于轉換本質安全型限流電路，并能確

保觸點與控制電路間安全電隔離。開關

頻率為 50 Hz，遠高于標準繼電器的相

應值。帶銠觸點的簧片繼電器也適用于

一般的控制任務。當開關頻率與觸點容

量達到限值時，標準繼電器接通。LED

用于指示開關狀態。

IM72-EX/L系列電磁閥驅動器供應限

流/限壓的本安電源。可直接驅動防

爆區域的負載。符合歐洲指令94/9/EC

(ATEX) 的負載可直接工作在性氣體

或粉塵等危險環境中。

典型應用為驅動本安型先導閥、顯示器

以及變送器。單通道或雙通道設備的輸

出值可進行調節以適應不同制造商的閥

門。電源接通時，負載被觸發。黃色

LED指示相關輸出的開關狀態。

IMB系統是TURCK提供的高密度、易安

裝型I/O解決方案。其所提供的較高的

組裝密度是DIN導軌接口所無法達到

的。176 x 210 mm IMB 背板能支持多達

8個接口卡，每個背板支持 大32個數

字量或16個模擬量輸入/輸出信號。接

口卡通過背板上的接口與PLC相連

接。所有的接口卡均可進行熱插拔。冗

余供電； IMB接口卡可進行去耦合。背

板可調節整體的配線規模；將接口卡

插入相應的槽內，即可輕松實現。I/O

通道的電隔離以及防爆隔離。可有效減

少系統維護和系統擴展時的工作量。可

傳輸HART?信號的模擬量卡與支持DTM

組態的溫度測量放大器簡化了組態過

程，易于操作。

IM43 系列單通道設定點監控器可檢測

0/4…20 mA電流信號或 0/2…10 V電壓

信號。而且，無源 2 線或有源 3 線 變送

器/傳感器可在輸入端進行操作。具有3

個繼電器輸出，且可以輸出0/4…20 mA

電流信號。設定值、信號流向和延遲可

通過旋轉式編碼開關、 按鈕或 PC (FDT/

DTM) 進行調節。

176x210 mm 的 IMB 背板上多可安裝

八個接口卡，這樣，每個背板上便有

32 個數字或 16 個模擬輸入/輸出端口。

因此，一個雙面安裝的標準控制柜多

可擁有1152個數字通道或576個模擬

通道。背板采用DINEN60715TH35 中

規定的適配器連接至 DIN 導軌上。適

配器的安裝方式多種多樣，可以允許

將IMB系統水平或垂直安裝在 DIN 導

軌上。背板亦可并排安裝，以容納多個IMB系統。

可傳輸HART?信號的模擬量卡與支持

DTM組態的溫度測量放大器對 IMB 方

案進行調整并簡化了組態過程。使用

FDT/DTM可以很方便地對 IMB 卡進行設

置。這同樣適用于簡單組態、復雜的診

斷功能以及調試。通過PC孔和 HART?協

議，可對 IMB 溫度測量放大器組態。

背板是一種純無源裝置，一般用作I/O

接口的接插板。背板上無任何有源元

件，因為任何元件的故障均可能導致隔

離功能的完全失效。每個接口卡均配保

護措施，即便在單通道失效時，隔

離也能發揮其功能。
