SMC的薄氣缸:CDQ2B40-35DZ-A93L
CQ2 Z 系列 薄型氣缸:標準型/單桿雙作用
●節省空間氣缸,薄形、裝置緊湊型設計
●可在4面安裝小型磁性開關 ( Φ12到Φ25的是兩面)
●磁性開關不突出表面
●新追加雙耳環型、小型腳座型
●質量:減少5%到13%(和以前的CQ2系列相比)
●安裝螺絲同捆,設定了桿端安裝件的型號(省去了分別訂購氣缸和支件的時間)
●帶磁性開關 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)
描述
內置磁環 D 內置磁環
安裝方式 B 通孔式(標準)
形式 - 氣壓式
缸徑 40 缸徑 40mm
通口螺紋的種類 - Rc/M螺紋
雙行程標記 - 行程標記
氣缸行程2 - 無氣缸行程2
缸體可選項 - 標準(桿端內螺紋)
磁性開關安裝槽 Z Φ12-Φ25 2面/Φ32-Φ100 4面
安裝螺釘同包 - 無安裝螺釘
桿端安裝件 - 無
磁性開關型號 A93L 有觸點磁性開關, 直接出線式, 帶指示燈, 2線式, 橫引出, 導線長3m, 適用電壓:DC24V,AC100V
磁性開關個數 - 2個 或 無
訂制規格 - 標準
其他特性
描述
緩沖形式 無緩沖
桿端形狀 桿端內螺紋

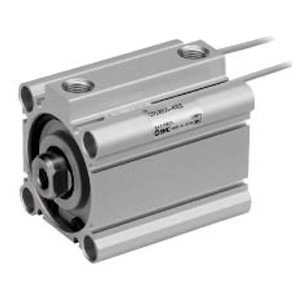

產品圖片
產品樣本信息
允許的橫向載荷
可以施加到活塞桿端部的橫向載荷是有限的。如果一個
氣缸的側向負載過極限值,可能會導致空氣
密封件的異常摩擦導致泄漏,氣缸磨損
管和活塞,或軸承部件的異常摩擦。的
施加在活塞桿上的側向載荷必須在允許范圍內
此目錄中指示的范圍。當負載過
極限,使用雙桿油缸,安裝指南或更改
孔徑以適合負載,以使負載在允許范圍內
范圍。作為標準產品,抗側向負載型
氣缸耐大約比目前大2倍
緊湊的CQ2系列也可提供(917頁)。
安裝
2.與工件的連接
當工件安裝在活塞桿端時,請連接
它們使活塞桿和工件的中心對齊。如果他們
偏心,產生側向載荷并提及現象
(1)中可能會發生。為了不施加偏心載荷,
建議使用浮動接頭或簡單接頭。
3.同時使用多個氣瓶
很難控制氣缸的速度。下列
條件導致速度變化:供氣壓力變化,
負載,溫度和潤滑,性能差異
每個氣缸的使用壽命,每個零件隨時間的劣化等。Aspeed
控制器可用于控制多個氣缸的速度
在短時間內同時進行,但取決于
在某些情況下,它可能無法按預期運行。如果有多個氣缸
無法同時操作,施加了不合理的力量
到活塞桿,因為氣缸位置可能不是
相同。這可能會導致密封件和軸承的異常摩擦,
以及氣缸管和活塞的磨損。不要使用應用程序
通過調整來同時操作多個氣缸
