標準款SMC的回轉夾緊缸:MKB63-20RZ
操作本產品的注意事項
字段描述 | 字段取值 | 取值描述 |
---|---|---|
安裝方式 | B | 通孔,兩端螺孔共通 (標準) |
缸徑 | 63 | 缸徑 63mm |
通口螺紋的種類 | - | M螺紋(Φ12~Φ25),Rc(Φ32~Φ63) |
夾緊行程 | 20 | 20mm |
回轉方向 | R | 右回轉 |
缸體可選項 | - | 標準(內螺紋) |
磁性開關型號 | - | 無磁性開關 磁環內置 |
磁性開關個數 | - | 2個 或 無 |
訂制規格 | - | 標準 |
其他特性
**字段描述 | 取值描述 |
---|---|
配管連接口徑 | M5 / 1/8 / 1/4 |
形式 | 回轉夾緊缸 |
內置磁環 | 標準磁環 |
氣缸行程 | 29 / 39 / 49 / 69 |
夾緊力 | 1400 |
*使用壓力 | 0.1 |
*高使用壓力 | 0.6 |
緩沖形式 | 墊緩沖 |
桿端形狀 | 桿端內螺紋 |

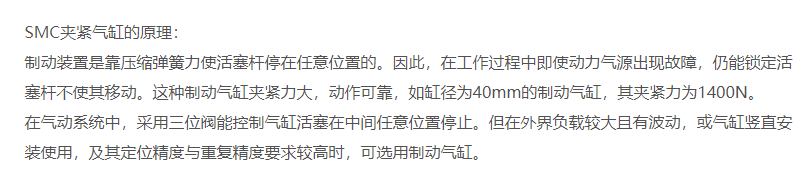

本氣缸的工作原理
標準款SMC的回轉夾緊缸:MKB63-20RZ
