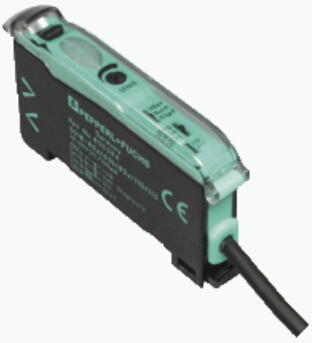

用于玻璃光纖和塑料光纖的光纖傳感器
通用規格
UL cULus ,2 類電源,1 類外殼
連接 2 m PVC 纜線,4 x 0.14 mm2
響應時間 標準模式: 160 μs , 高功率模式: 500 μs , Ultra 模式: 5 ms
傳感器范圍 可達 460 mm (KLR-C02-2.2-2.0-K146)
3 檔滑動開關:操作模式 - 標準、高功率、高功率
電氣技術規格
工作電壓 10 ... 30 V DC
紋波 10 %
空載電流 ≤ 30 mA
輸出
故障前指示輸出 1 路推挽(4 合 1)輸出 NPN/PNP , 短路保護
開關類型 亮通/暗通,可切換
信號輸出 1 路推挽(4 合 1)輸出 NPN/PNP , 短路保護機械規格
外殼寬度 9 mm
控制元件 用于設置靈敏度的電位器
2 檔滑動開關:亮通/暗通切換
開關電流 大 100 mA , 阻抗負載
電壓降 ≤ 2 V 直流,100 mA ; ≤ 0,7 V 當 10 mA
開關頻率 標準模式: 3 kHz , 高功率模式: 1 kHz , Ultra 模式: 100 Hz
檢測范圍 可達 1500 mm (KLE-C01-2.2-2.0-K116)
光源 LED
光源類型 調制可見紅光 , 640 nm
重復精度 ≤ 0,5 % 經調節的傳感器檢測范圍
遵守標準和指令
符合標準
產品標準 EN 60947-5-2:2007
開關電壓 大 30 V DC
CCC 額定電壓 ≤ 36 V 時,產品不需要 CCC /標記
環境條件
環境溫度 -10 ... 55 °C (14 ... 131 °F)
存儲溫度 -20 ... 70 °C (-4 ... 158 °F)
IEC 60947-5-2:2007
和證書
外殼高度 34,5 mm
外殼深度 62,3 mm
防護等級 IP50
材料
外殼 PC
質量 45 g環境光限制 10000 Lux
功能性安全相關參數
MTTFd 690 a
任務時間 (TM) 20 a
診斷覆蓋率 (DC) 0 %
指示燈/操作方法
工作指示燈 綠色 LED,常亮 通電 , 欠壓指示器:綠色 LED,閃爍(大約 0.8 Hz) , 短路 : 綠色 LED 閃爍(約 4 Hz)
功能指示燈 黃色 LED: 靜態照明 開關狀態, 穩定性控制不足時閃爍
3 檔滑動開關:計時器功能 - 計時器關閉、接通延時 40 ms、斷開延時 40 ms
