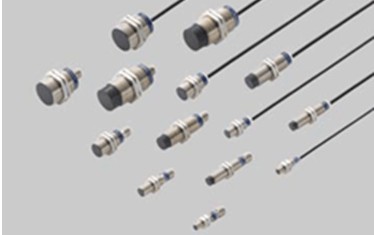

松下圓柱形接近傳感器工作原理概述GX-M12A-P

特點

? 產品種類齊全

類型： 直流3線屏蔽型

直流3線非屏蔽型

直流2線標準型

直流2線長距離型

尺寸：M8、M12、M18、M30

連接器： 2m電纜長度型

M12連接器型

M12中繼連接器型(僅限2線式M8型)

·保護構造高達IP68(GX-M8□：IP67)

技術參數

應差 (注2) 工作距離(標準檢測物時)的15 %以下

重復精度 (注2) 檢測軸軸向：工作距離的5%以下

電源電壓          12～24 VDC±10 %，脈動(P-P)：10 %以下

消耗電流(注4)   10 mA以下

耐電壓    在所有連接的電源端子與外殼間接入交流電壓500 V，持續1分鐘

耐振動    在X、Y、Z各方向上可承受頻率為10～55 Hz、振幅為0.5 mm的振動達1.5小時

耐沖擊    在X、Y和Z各方向上可承受加速度為294 m/s2(約30G)的沖擊三次

檢測距離的變動(注2) 在使用環境溫度下和電源電壓范圍內，以23 °C為基準時的檢測距離變動在10 %以內

材質   外殼：銅質(鍍鎳)、檢測部分：PPS

輸出          <NPN輸出型>

                 NPN開路集電極晶體管

                 ? 大流入電流200 mA

                 ? 外加電壓：24 V DC以下(輸出和0 V之間)

                 ? 殘余電壓：2 V以下

                 <PNP輸出型>

                 PNP開路集電極晶體管

                 ? 大源電流200 mA

                 ? 外加電壓：24 V DC以下(輸出和+ V之間)

                 ? 殘余電壓：2 V以下

使用類別         DC-12或DC-13

短路保護 內嵌

動作指示燈 黃色LED指示燈(輸出ON時亮起)

污染度      3 (工業環境)

使用環境溫度 –25～+70 °C, 存儲時：–40～+85 °C

使用環境濕度 50 % RH以下(使用環境溫度為+70°C時)

EMC         EN 60947-5-2

電纜(M12連接器型除外)    面積為0.44 mm2 (GX-M8□型為0.15 mm2 )，長度為2m的3芯線式橡膠絕緣電纜

電纜延長           面積為0.34 mm2以上的電纜 長可延伸到10m

2)在檢測面的周圍有金屬的狀態下測得的值。

4)該電流為輸出OFF時的漏電流。
