系統操作員可以讀取安全開關的當前狀態

兩個LED指示燈（一個具有雙重功能）。如果執行器在

在工作距離上，OUT LED亮黃燈。甚至可以

紅色LED指示評估單元出現故障。在服務中，安全

與M12插頭連接器相連的開關可以在幾秒鐘內更換。

帶有集成評估單元和讀取頭的安全開關固定在安全防護裝置的固定部分上。

安裝在安全防護裝置可移動部分上的執行器已移動

通過關上門朝安裝在安全開關中的讀取頭方向移動。

達到接通距離，通過以下方式為執行器供電

當評估單元發生內部故障時，安全電路將關閉，并且OUT / ERROR LED亮紅色。

評估單元具有帶有自我監控功能的冗余電路設計。這個

表示即使某個組件發生故障，安全系統仍然有效。

將評估單元從控制柜移至系統

節省控制柜中的空間分散布線的概念成為可能

與安全控制系統的連接連續多3個設備的串行連接

通過M12插頭連接器預防接線故障

輕松在5個方向上調整讀取頭

防短路監控和安全輸出高性

安裝多個安全開關時，請遵守規定的小距離，以避免相互干擾。

為了快速概述哪些CES組件可以相互組合，每個評估單元都有一個組合表，

每個安全開關。該表將回答以下問題：

哪個讀取頭可以連接到相關的安全開關

該組合的工作距離是多少

所選組合可以實現哪種類型的防護鎖

編碼電子安全開關CES包含兩個組件：

編碼執行器評估單元/讀取頭

在本節介紹的設備中，讀取頭和評估電子設備集成在一個外殼中。

還可以在緊湊型上快速設置所需的進近方向

20 mm的較大工作距離，具有附加的磁滯現象門導軌可能具有較大的機械公差

可以在門面板上進行齊平安裝，已通過BG和UL（加拿大和美國）

CES-A…系列系統中的緊湊型安全開關

頭和評估單元放在一個外殼中。安全開關有兩個

安全輸出和一個監控輸出。所有輸出均為半導體輸出。

感應讀取頭和數據可以傳輸。

將讀取的位模式與評估中保存的代碼進行比較

單元;如果數據匹配，則安全輸出（半導體輸出）和

監視輸出（半導體輸出）也設置為HIGH。

由于執行器的動態輪詢和帶有雙重反饋的安全電子裝置的冗余，多樣化設計的結合

安全輸出，評估單元將在每個可檢測到的故障下進入安全狀態。

當安全門打開時，安全輸出關閉安全

電路，監控輸出（OUT）切換為電平。狀態

安全輸出由兩個微處理器內部監控。

住房。擰下兩個固定螺釘后，活動面

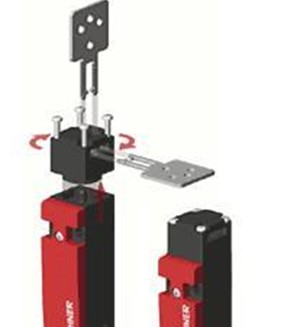

讀取頭的 大位置可以設置在5個不同的位置。

安全開關的操作距離相對較大，為20mm。

與機械安全開關相比，該單元的組裝

更加容易，并且減少了對門軌精度的需求

相當。因此，組裝和維護成本要得多。

由于具有IP67的高度防護等級，因此可以使用此開關

在非常惡劣的環境中直接在安全防護裝置上。半導體

技術允許評估單元的緊湊設計且無磨損

理論上不受限制的操作周期數進行切換。

系統系列CES-AH -...中的設備具有特殊的安全輸出，

適用于大負載的直接切換。因此，在適當的應用中，沒有必要在它們之間連接功率繼電器或接觸器。

評估單元讀取有關編碼執行器的信息，然后

在同一點處理。將靜態信號（有關門是否打開的信息）傳輸到更別的開關柜允許

與系統一起使用長50 m的連接電纜。

可以進行串行接線，即級聯多個評估單元。

此功能使您可以實現分散布線CES安全開關的概念。

安全輸出可以切換脈沖信號，例如從安全的控制

系統或安全繼電器。多可以連接三個安全輸出串聯。

安裝多個安全開關時，請遵守規定的小距離，以避免相互干擾。

CES-A-S ...系列具有位置傳感器以及安全功能。

位置傳感器不允許用于安全相關的輪詢。

非接觸式安全開關CES-A-S…由以下系統組件組成：編碼安全執行器

多達14個編碼位置執行器（卡爪）評估單元/讀取頭

本節中描述的評估單元與閱讀器集成在一起

符合IEC / EN 60947-5-2的標準外殼中的測頭。

安全功能與安全開關CES-A-C5H-01相同。

位置執行器的固定應答器編號為2到F（十六進制）。

每個設備多可以使用15個不同的執行器：1

安全執行器（紅色）和14個不同位置的執行器（綠色）。

對于位置執行器，相關的應答器編號輸出到更高的位置

四個半導體輸出（D0，D1，D2，D3）上的液位控制系統

4位二進制代碼。設備上的四個LED（D0，D1，D2，D3）指示

半導體輸出（D0，D1，D2，D3）的狀態。
