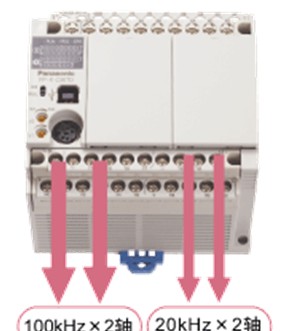

PANASONIC可編程控制器連接類型與示意圖AFP0HC32P

技術參數

  項目           內容

C E符合指令   EMC指令、RoHS指令

額定電壓               24V DC

允許電壓變動范圍      20.4～28.8V DC

消耗電流           140mA以下

允許瞬時停電時間    4ms(20.4V DC)、10ms(24V DC以上)

耐振動         5～8.4Ｈｚ單振動3.5mm、8.4～150Hz　加速度9.8m/s2、XYZ各方向10次掃描(1oct/min.)(JIS B 3502、IEC 61131-2)

耐沖擊       147m/s2　XYZ各方向4次(JIS B 3502、IEC 61131-2)

耐噪音性    1,000V[p-p] 脈寬50ns、1μs(利用干擾仿真法)(電源端子)

使用環境            應無腐濁性氣體。應無較嚴重的塵埃。

過電壓等級 II級

污染度     污染度2

使用環境溫度   0～+55℃、保存時：-40～+70℃

使用環境濕度   10～95%RH(at +25℃、應無凝露)

                保存時：10～95%RH(at +25℃、應無凝露)

耐電壓         (檢測電流：5mA)

                500V AC 1分鐘

                所有輸入端子?輸出端子 ? 所有電源端子?功能接地

                所有輸入端子 ? 所有輸出端子

絕緣電阻        (實驗電壓：500V DC)

                  100ＭΩ以上

                  所有輸入端子?輸出端子? 所有電源端子?功能接地

                  所有輸入端子? 所有輸出端子

輸入規格

額定輸入電壓 24V DC

使用電壓范圍 21.6～26.4V DC

額定輸入電流 高速部(X0～X7)：約8mA

                 速部(X8～XF)：約3.5mA

公共端方式 16點/公共端(關于輸入電源的極性+/-均可)

小ON電壓 /  小ON電流 高速部(X0～X7)：19.2V DC / 6mA

                       速部(X8～XF)：19.2V DC / 3mA

 大OFF電壓 /  大OFF電流 2.4V DC / 1mA

輸入電阻              高速部(X0～X7)：約3 kΩ

                  速部(X8～XF)：約6.8 kΩ
