意大利CAMOZZI標準氣缸,產品使用注意

意大利CAMOZZI標準氣缸,產品使用注意

  • 所屬分類:CAMOZZI(康茂盛)氣缸
  • 瀏覽次數:
  • 發布日期:2019-10-25
  • 產品概述
  • 性能特點
  • 技術參數

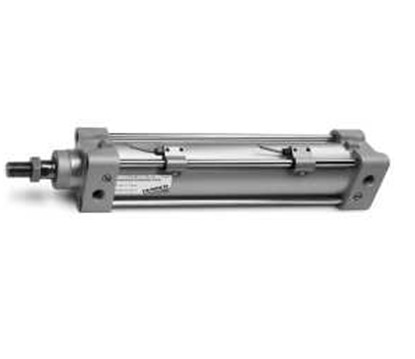

意大利CAMOZZI標準氣缸,產品使用注意


工作壓力1 ÷ 10 bar(雙作用)

2 ÷ 10 bar(單作用)

介質潔凈空氣,不需潤滑。如使用了油霧潤滑,應不間斷的使用油霧潤滑(建議使用 ISO VG32 潤滑油)

速度10 ÷ 1000 mm/s (空載)

雙作用氣缸:從活塞兩側交替供氣,在一個或兩個方向輸出力。

③膜片式氣缸:用膜片代替活塞,只在一個方向輸出力,用彈簧復位。它的密封xn好,但行程短。

結構形式法蘭式

活塞的材質常用鋁合金和鑄鐵,小型缸的活塞有黃銅制成的。

4)活塞桿

活塞桿是氣缸中重要的受力零件。通常使用高碳鋼、表面經鍍硬鉻處理、或使用不銹鋼、以防腐蝕,并提高密封圈的耐磨性。安裝方式螺母,法蘭,腳架,耳軸

行程缸徑 8, 10 mm:10 ÷ 250 mm - 缸徑 12 mm:10 ÷ 300 mm - 缸徑 16 mm:10 ÷ 600 mm - 缸徑 20, 25 mm:10 ÷ 1000 mm

缸徑16 系列:8, 10, 12 mm - 24 和 25 系列:16, 20, 25 mm

工作溫度0 ÷ 80°C(干燥空氣為 -20°C)

④沖擊氣缸:這是一種新型元件。它把壓縮氣體的壓力能轉換為活塞高速(10~20米/秒)運動的動能,借以做功。

⑤無桿氣缸:沒有活塞桿的氣缸的總稱。有磁性氣缸,纜索氣缸兩大類。

做往復擺動的氣缸稱擺動氣缸,由葉片將內腔分隔為二,向兩腔交替供氣,

輸出軸做擺動運動,擺動角小于 280°。此外,還有回轉氣缸、氣液阻尼缸和步進氣缸等。

結構編輯

氣缸是由缸筒、端蓋、活塞、活塞桿和密封件等組成,其內部結構如圖所示:

缸筒的內徑大小代表了氣缸輸出力的大小。活塞要在缸筒內做平穩的往復滑動,

缸筒內表面的表面粗糙度應達到Ra0.8μm。

SMC、 CM2氣缸活塞上采用組合密封圈實現雙向密封,活塞與活塞桿用壓鉚鏈接,不用螺母。

2)端蓋

工作方式單作用或雙作用

材料陽極氧化鋁合金端蓋,不銹鋼缸筒及活塞桿,聚氨酯密封件

端蓋上設有進排氣通口,有的還在端蓋內設有緩沖機構。桿側端蓋上設有密封圈和防塵圈,

以防止從活塞桿處向外漏氣和防止外部灰塵混入缸內。桿側端蓋上設有導向套,以提高氣缸的導向精度,

承受活塞桿上少量的橫向負載,減小活塞桿伸出時的下彎量,延長氣缸使用壽命。導向套通常使用燒結含油合金、前傾銅鑄件。

端蓋過去常用可鍛鑄鐵,為減輕重量并防銹,常使用鋁合金壓鑄,微型缸有使用黃銅材料的。

3)活塞

活塞是氣缸中的受壓力零件。為防止活塞左右兩腔相互竄氣,設有活塞密封圈。

活塞上的耐磨環可提高氣缸的導向性,減少活塞密封圈的磨耗,減少摩擦阻力。

耐磨環長使用聚氨酯、聚四氟乙烯、夾布合成樹脂等材料。

活塞的寬度由密封圈尺寸和必要的滑動部分長度來決定?;瑒?dòng)部分太短,易引起早期磨損和卡死。

意大利CAMOZZI標準氣缸,產品使用注意
