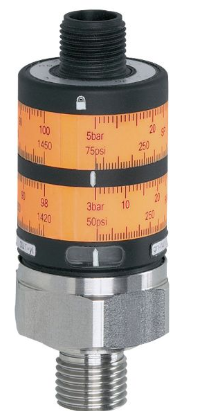

PDF數據表，進口IFM壓力傳感器PK7521+EVC005

描述

使用兩個定位環進行簡單的開關點設置，以獲得佳讀數

堅固的不銹鋼測量單元具有較高的允許壓力值，因此具有很高的長期穩定性

機械鎖可防止意外切換點

過5000萬次壓力循環的耐久性

用于液壓，氣動，空調和冷卻

輸出信號 開關信號

測量范圍

0 ... 250巴 0 ... 3625磅/平方英寸

過程連接 螺紋連接G 1/4外螺紋內螺紋M5

應用

應用 工業用

媒體 液體和氣體

介質溫度[°C] -25 ... 80

壓力等級

400巴 5800磅/平方英寸

閔。爆破壓力

1000巴 14500磅/平方英寸

按類型 相對壓力

電氣數據

工作電壓[V] 9.6 ... 32直流

消耗功率[mA] <25

閔。絕緣電阻[MΩ] 100; （直流500 V）

保護 III

極性 是的

輸入/退出

輸入和輸出數量 數字量輸出數量：2

輸出

輸出總數 2

輸出信號 開關信號

電氣設計 PNP

數字量輸出數量 2

輸出功能 常開

較大。開關輸出DC上的壓降[V] 2

開關輸出上的一直電流負載DC [mA] 500

開關頻率DC [Hz] 100

短路保護 是的

短路保護類型 脈沖

過載保護 是的

測量/設定范圍

測量范圍

0 ... 250巴 0 ... 3625磅/平方英寸

設定點SP

7.5 ... 250巴 109 ... 3625磅/平方英寸

滯后

5巴 72磅/平方英寸

精度/偏差

耦合點精度[終值的％] <±2.5; （調整精度）

重復精度[終值的百分比] <±0.5; （溫度波動<10 K時）

特性偏差[終值的％] <±1.5（BFSL）/ <±2.5（LS）; （BFSL =較佳擬合直線； LS =邊界點設置）

溫度操作 10 K <±0.5

軟件/編程

切換點調整 調節環

環境條件

環境溫度[°C] -25 ... 80

儲存溫度[°C] -40 ... 100

保護 IP 67
