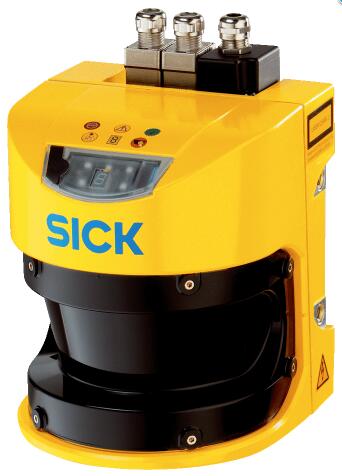

施克安全激光掃描儀應用廣泛S30B-3011GB

技術參數

產品特點

保護區域范圍    3 m

報警區域有效距離 8 m (反射率為 15% 時)

測距范圍            30 m

分辨率（可配置） 30 mm, 40 mm, 50 mm, 70 mm, 150 mm

角度分辨率 0.5°

響應時間        80 ms 2)

延伸保護區域 100 mm

多重采樣數量 2 ... 16, 可調

自動復位延遲 2 s ... 60 s, 可調

區域組類型 三區

區域組數量 16

可保存區域數量 48

監控情況數量 32 1)

掃描角度         270°

1) 在通過 EFI 與附加的靜態輸入端連接時，或者使用裝置上的動態輸入端。否則為 8 個。.

2) 取決于基礎響應時間和多重采樣.

環境參數

外殼防護等級 IP65 (EN 60529)

工作環境溫度 –10 °C ... +50 °C

儲存溫度范圍 –25 °C ... +50 °C

抗振動 5 g, 10 Hz ... 150 Hz (IEC 61496, IEC 61496-3)

抗沖擊能力

 耐久沖擊 10 g, 16 ms (IEC 61496, IEC 61496-3)

電氣參數

防護等級    III (EN 50178, EN 60950)

供電電壓 Uv 24 V DC (16.8 V DC ... 30 V DC)

電流消耗          ≤ 0.33 A 1)

                 ≤ 1.7 A 2)

輸出端

安全輸出端 (OSSD) 2 x 250 mA

診斷信息輸出    3 x 100 mA 3)

1) 在 24 V DC 無輸出負載時.

2) 在 24 V DC 大輸出負荷時.

3) 可自由編程，例如：警告區域、臟污，要求復位.
