訂購:羅克韋爾AB基座固態型繼電器
規格-700-HF繼電器
電氣額定值700-HF 2極700-HF 4極
聯絡人
感應交流
230V AC
AC 15 @ 700 VA
AC-1 @ 3000伏安
1 hp @ 240伏交流電
120V交流電1/2 Hp @ 120V交流電
直流DC-1
12 A @ 30V直流
0.5 A @ 110V直流
0.25 A @ 220V直流
交流12 A電阻@ 250 V AC(每極)
DC 12 A @ 30 V DC(每極)
工作范圍AC 80…110%額定電壓
直流80…110%額定電壓85…110%額定電壓
額定功率AC(50 Hz)1.5 VA 2 VA
直流1 W 1.3 W
保持電壓AC 80%額定電壓
直流60%額定電壓
必須壓降電壓AC 20%額定電壓
直流10%額定電壓
絕緣電壓250V AC
設計規范/測試要求
介電耐壓極對極2500V AC
接觸極2500V AC
機械
防護等級開放式(插座)
機械壽命作業20 x 106
開關頻率操作3600 / hr
線圈電壓請參閱產品選擇
標稱電壓下的工作時間
在20°C
拾取8毫秒10毫秒
丟失3毫秒4毫秒
*大工作速率4 Ops / s
震動15 G
沖擊15克
環境因素
工作溫度–40…+ 70°C(–40…+ 268°F)
儲存–50…+ 80°C(–89…+ 176°F)
海拔2000 m(6560 ft)
施工
絕緣材料模壓高介電材料
外殼透明防塵罩
接觸材料銀鎘。氧化物
特性
提供 3 A(阻性)*大連續負載輸出電流
提供 264V 交流或 52.8V 直流*大負載電壓選項
提供 4…24V 直流控制/輸入電壓選項
在控制電壓和輸出電壓之間通過光耦合器或光電可控硅進行隔離
提供明亮狀態指示燈,用于監視輸入/邏輯開/關
與 700-HN116 插座兼容

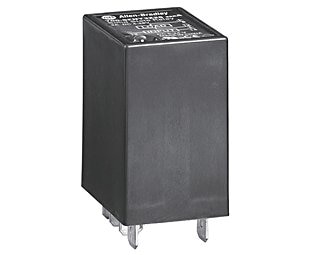

產品圖片
