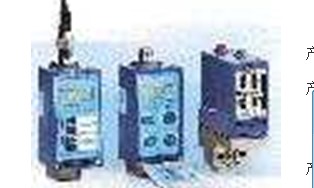

日本歐姆龍壓力傳感器，OMRON品質優越

(ON/OFF輸出) ±1%F.S.以下

直線性(線性輸出) ±1%F.S.以下

響應時間(ON/OFF輸出) 5ms以下

殘留電壓 NPN集電極開路輸出型1V以下(負載電流30mA時)

PNP集電極開路輸出型2V以下(負載電流30mA時)

顯示方式 *2 根據LED3.5位數字顯示(紅色)、LED顯示(綠色)、

電壓的影響 ±1.5%F.S.以下

絕緣電阻 100MΩ以上(DC500V兆歐表)充電部整體與外殼之間

耐電壓 AC1,000V 1min

振動(耐久) 10～500Hz、雙振幅1mm 150m/s2 X、Y、Z各方向 11min×3次掃描

輸出形式 (ON/OFF) 集電極開路輸出 (NO/NC) (NPN/PNP輸出 因形式而異)

沖擊(耐久) 300m/s2 X、Y、Z各方向 各3次

保護結構 IEC標準 IP50

壓力孔 R(PT)1/8錐形螺釘、M5螺母

連接方式 導線引出型(標準導線長2m)

導線 UL認定導線

質量(包裝后) 約110g

材質 壓力孔 鋁壓鑄

壓力種類 計示壓力

壓力范圍 0～100kPa 0～1MPa 0～-101kPa

外殼 耐熱ABS

電源電壓 DC12～24V±10% 波動(p-p) 10%以下

消耗電流 70mA以下 *1

線性輸出 1～5V ±5%F.S.(輸出阻抗：1kΩ、允許負載電阻：500kΩ以上)

附件 安裝支架、使用說明書

*1. 節省電力功能動作時大約是43mA。

*2. 數字顯示部分顯示例。適用流體 非腐蝕性氣體、不可燃性氣體

動作模式 磁滯狀態、窗口狀態、自動示教狀態

輸出晶體管ON時、橙色LED亮燈(2輸出獨立)、LED單位顯示(綠色)

顯示精度 ±3%F.S.±1位以下

保護回路 逆接、負載短路保護

壓力設定范圍 0～100kPa 0～1MPa 0～-101kPa

耐壓力 400kPa 1.5MPa 400kPa

環境溫度范圍 工作時：0～+55°C、保存時：-10～+60°C (無結冰)

環境濕度范圍 工作時、保存時：各35～85%RH (無結露)

溫度的影響 ±3%F.S.以下

負載電流 30mA以下

輸出施加電壓 DC30V以下
