美國SUN的平衡滑閥，太陽溢流閥

數據表

通流能力40 L/min.

默認的設定值15 L/min.

*大操作壓力350 bar

110 SUS (24 cSt)下的*大泄漏30 cc/min.@70 bar

單向開啟壓力1,7 bar

額定響應時間10 ms

Adjustment - No. of CW Turns from Min. to Max. setting5

閥頭部安裝六角尺寸22,2 mm

閥安裝扭矩41 - 47 Nm

調節螺栓的內六角尺寸4 mm

Locknut Hex Size15 mm

Locknut Torque9 - 10 Nm

型號重量0.19 kg

產品注意事項

注意！該閥偏離正常的溢流閥流道，不能與Sun現存的溢流閥閥塊一起工作。

所有彈簧范圍的小設定為75 psi (5 bar)。

口3（油箱）處的背壓直接以1:1的比例增加到閥的設定值上。

此閥的單向閥功能部分*大泄漏速率不過1滴/分鐘（0,07 cc/min）。

此雙功能閥一方面可以在單個或多泵油路中提供泵隔離和溢流保護作用。另外此閥可以在蓄能器感應，泵卸荷油路中作為主級閥使用。

口4（外控口）處的遠程先導溢流閥可以使閥壓力于設定值。

利用Sun浮動結構減少由于過量安裝扭矩或插孔/插裝閥加工誤差帶來的內部零件粘結的可能性。

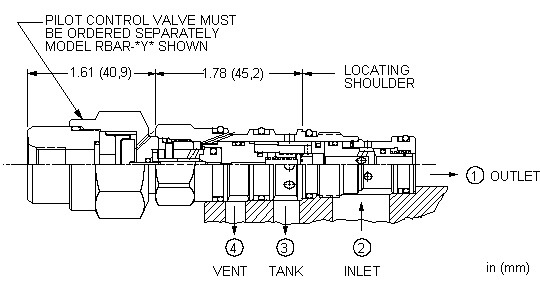

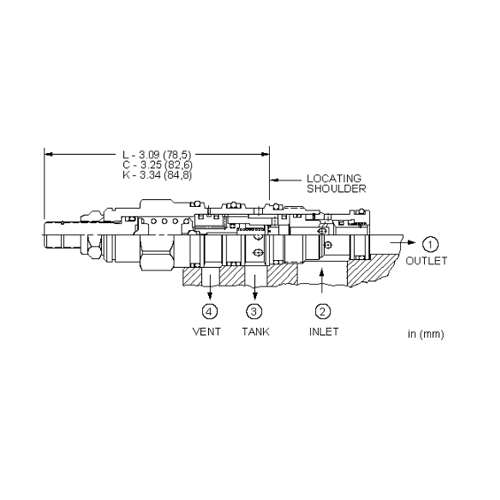

尺寸圖
