常閉式電比例流量控制閥，美國SUN

產品解析

容量每分鐘40公升/分鐘

110 SUS（24 cSt）時的*大閥門泄漏100 cc / min。@ 210 bar

手動控力要求33 N / 100 bar @端口1

手動馳行程2.5毫米英寸

電磁管直徑19毫米

閥六角尺寸22.2毫米

閥門安裝扭矩41-47 Nm

型號重量（帶線圈）0.50公斤

技術特點

該閥是一個常閉的電比例節流閥，彈簧偏置關閉。線圈通電會在閥芯上產生與

指令電流成比例的打開力，而該力會被彈簧力和流動力抵消。這種力平衡產生

了一個計量孔，其有效尺寸與電流成正比。該閥在1-to-2方向上表現出很大程

度的自補償，并通過添加外部補償器可在2-to-1方向上提供比例流量控制。

在所有情況下，無需補償器，就可以在2對1方向上以100％的指令進行完全反向流動（2對1）

為了獲得*佳性能，應使用具有電流感應和可調抖動的放大器。抖動應在100-250 Hz之間可調。

在配備D或L控件的型號上，手動馳中的制動機構用于臨時致動。D，E，L和T手動控制組件的機械壽命約為7,000個循環。

瞬時/扭轉馳選項“ E”使操作員可以通過將手動馳順時針旋轉90度來切換閥門

配置有EPDM密封的閥芯可用于含磷酸酯液的系統。暴露于石油基的液體，油脂和潤滑劑會損壞密封件。

結合了Sun浮動式結構，以*大程度地減少由于過大的安裝扭矩和/或型腔/料筒加工變化而導致內部零件粘結的可能性

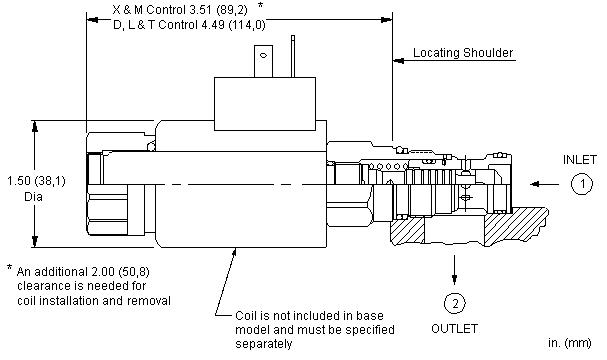

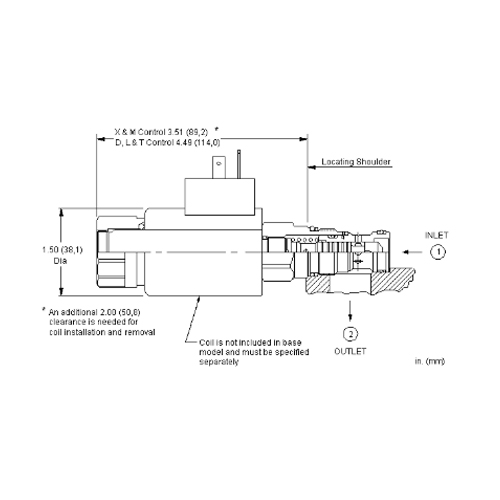

展示圖
