帶逆流止回閥,SUN先導式比例節流閥
數據
系列0
容量5加侖
磁滯(帶抖動)15%
線性(帶抖動)3%
重復性(帶抖動)3%
TJ抖動頻率140赫茲
*大工作壓力3000 psi
110 SUS(24 cSt)時的*大閥門泄漏0.004in3/ min。@ 3000 psi
檢查破裂壓力100 psi
粘度范圍SUS
標稱死區(占輸入的百分比)48%
響應時間-典型50毫秒
開關頻率*高15,000 循環/小時
閥六角尺寸3/4英寸
閥門安裝扭矩20-25磅力英尺
型號重量0.35磅
FLeX系列比例閥與Sun的XMD可擴展移動驅動器完全兼容。
設計和測試了1000萬個開關操作周期。
過新的NFPA測試標準T2.6.1 R2014的疲勞強度和爆破壓力等級。
有和沒有浪涌保護功能的線圈端接和電壓選項多種多樣。請參閱“配置”部分。
線圈連接器選件的額定值高達IP69K。有關詳細信息,請參見各個線圈產品頁面。
該閥使用740系列功率線圈。
與同類競爭性閥門相比,線性度和分辨率得到改善
使用CFD流體模擬進行設計,以優化幾何形狀。
為了獲得*佳性能,應使用具有電流反饋和可調抖動(100-250 Hz)的放大器。
使用頁面頂部的鏈接可獲取此型號的完整數據表。
結合了Sun浮動式結構,以*大程度地減少由于過大的安裝扭矩和/或型腔/料筒加工變化而導致內部零件粘結的可能性。
額定差壓為200 psi(14 bar)的能力。
根據電路要求,當使用帶有外部補償器的FPB *時,可能需要繞過補償器的反向自由流量檢查。
該閥的所有配置均包括鋅鎳鍍層,作為1000小時鹽霧防護的標準配置。

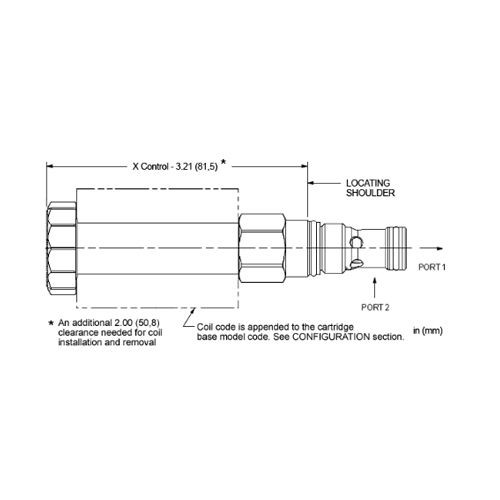

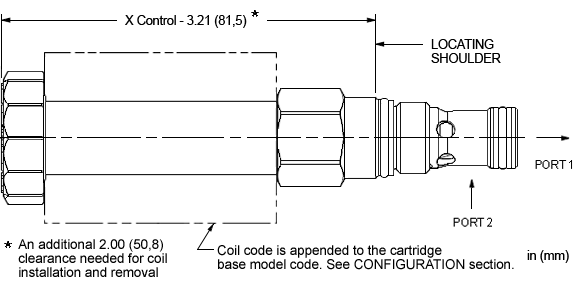

產品圖片

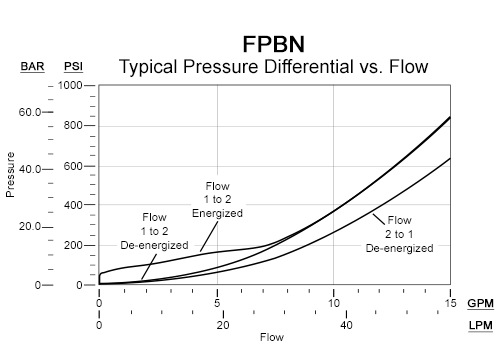

線路圖
帶逆流止回閥,SUN先導式比例節流閥
