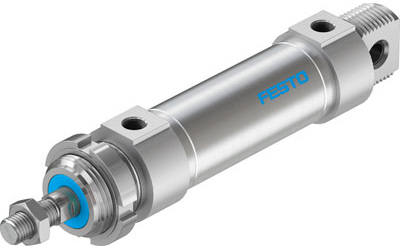

高合金鋼FESTO的圓形氣缸;DSNU-32-50-P-A

技術參數

圓形氣缸

DSNU-32-50-P-A

產品代號: 195982

用于位置感測，終端位置帶彈性緩沖環。

各種安裝選項，帶或不帶輔助安裝元件。

行程 50 mm

活塞直徑 32 mm

活塞桿螺紋 M10x1,25

緩沖 P: 兩端帶彈性緩沖環/板

裝配位置 任意

設計結構 活塞

活塞桿

氣缸缸筒

位置檢測 用于接近式傳感器

工作壓力 1 ... 10 bar

工作模式 雙作用

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣

 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

耐腐蝕等級 CRC 2 – 中等腐蝕影響

環境溫度 -20 ... 80 °C

6 bar時的理論作用力，回復行程 415 N

6 bar時的理論作用力，進程 482.5 N

移動質量 166 g

產品重量 448 g

安裝類型 帶附件

氣動連接 G1/8

材料備注 符合 RoHS

材料信息，蓋 鍛造鋁合金

材料信息，密封 NBR

TPE-U(PU)

材料信息，活塞桿 高合金鋼

材料信息，缸筒 高合金鋼, 耐腐蝕
