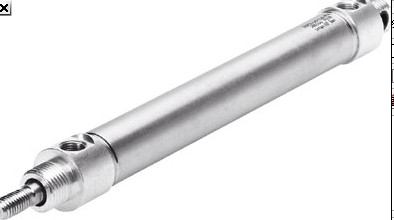

德國FESTO圓形氣缸，銷售

DSNU-…-PPV – 兩端帶可調緩沖

DSNU-…-PPV [mm] – 9 12 15 17 14 18 20 21

DSNU-…-PPS [mm] – 12 15 17 14 18 20 21

位置感測 通過接近開關

安裝方式 直接安裝 (僅 MH 派生型)

通過附件

安裝位置 任意密封件含硅油（含油漆濕潤缺陷物質）

高耐腐蝕等級 氣缸所有外表面符合耐腐蝕等級 3，符合 Festo 標準

S6 耐熱密封件 高耐受 120 °C

S10 活塞速度定（慢速）工作 適用于在氣缸的整個行程范圍內衣恒定、無抖動、無爬動的速度實

現慢速行程運動。

密封件含硅油（含油漆濕潤缺陷物質）

S11 摩擦 特殊密封件可大大減少系統磨損。就等于大大降了響應壓力。

工作壓力

DSNU-…- [bar] 1.5 … 101)

DSNU-…-PPS – 兩端帶自調緩沖

緩沖長度

940070?；钊麠U采用耐腐蝕和耐酸的鋼

R8 防塵（刮片密封件）

(32 … 63 mm)

雙端活塞桿 用于推進時兩端以相同的力工作和用于安裝外部擋塊

氣缸配備了電鍍硬鉻的活塞桿和剛性刮片密封件，防護干燥多塵介質

A6 金屬刮片密封件

(32 … 63 mm)

氣缸安裝了鍍硬鉻的活塞桿和金屬刮片密封件，刮去活塞桿上粘附

的硬顆粒（如，焊渣）。

用于焊接系統。

符合 ISO 6432 –

工作介質 壓縮空氣符合 ISO 8573-1:2010 [7:4:4]

工作/先導介質注意事項 可用潤滑介質工作（今后須始終潤滑工作）

氣接口 M5 M5 M5 M5 Gx Gx Gx G? G? Gy

活塞桿螺紋 M4 M4 M6 M6 M8 M10x1.25 M10x1,25 M12x1,25 M16x1,5 M16x1,5

行程1) [mm] 1 … 100 1 … 200 1 … 320 1 … 500

結構特點 活塞 / 活塞桿 / 缸筒

緩沖

DSNU-…-P 兩端帶彈性緩沖墊
