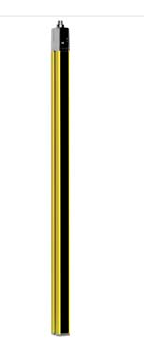

安裝及使用:LUEZE的安全光幕變送器
基本數據
MLC 500 系列
設備類型變送器
包含2個BT-NC滑塊
應用手防護
特征參數
類型4,IEC / EN 61496
SIL 3,IEC 61508
SILCL 3,IEC / EN 62061
任務時間20年,EN ISO 13849-1
保護區數據
分辨率30毫米
保護區高度900毫米
工作范圍0 ... 10 m
光學數據
發射器和接收器之間的同步光
光源LED,紅外
LED波長940 nm
發射二極管的平均功率50 μW
發射信號形狀脈沖
LED組符合豁免組 符合EN 62471:2008
保護電路短路保護,過壓保護
性能數據
電源電壓U B 26.5 ... 31.6 V
來自AS-i電路的電流消耗50 mA
輸入項
數字開關量輸入數量1個
切換輸入
類型數字開關量輸入
開關電壓高,小值 18伏
開關電壓,*大 2.5伏
開關電壓,典型值 22.5伏
直流電壓類型
數字開關量輸入1
功能控制輸入范圍縮小
接口
類型AS-i工作安全
AS-i
功能流程
AS-i配置文件S-0.BF
從站地址1..31可編程,默認= 0
周期時間 到AS-I規格*高。5毫秒
連接
連接數1件
連接1
連接類型連接器
功能機界面
螺紋尺寸M12
類型男
材料金屬
針數5-針
電纜特性
允許的導體橫截面,典型值 0.25平方毫米
連接電纜的*大長度 100米
電纜允許的*大負載電阻 200Ω
尺寸(寬x高x長)29毫米x 966毫米x 35.4毫米
外殼材料金屬,鋁
鏡頭蓋材料塑料/ PMMA
端蓋材料壓鑄鋅
凈重1,050克
外殼顏色黃色,RAL 1021
固定類型安裝支架,凹槽安裝,安裝在設備柱上,可旋轉安裝
操作與顯示
顯示LED 類型
LED數量2件
環境數據
工作環境溫度0 ... 55°C
儲存環境溫度-30 ... 70°C
相對濕度(非冷凝)0 ... 95%
