安全事項:標準型日本SMC五通式電磁閥
VQ7-8 系列 5通電磁閥 符合ISO標準的電磁閥 尺寸2/單體式
●符合ISO標準
●集裝式型號: VV71,VV72
描述
機能 FG 2位
電磁線圈數 D 2個
線圈額定電壓 3 DC24V
可選項 Z 帶指示燈·過電壓保護
先導排氣 - 集中排氣
密封方式 - 間隙密封
底板口徑 - 無底板
螺紋的種類 - Rc
插頭 - DIN端子臺 帶插頭

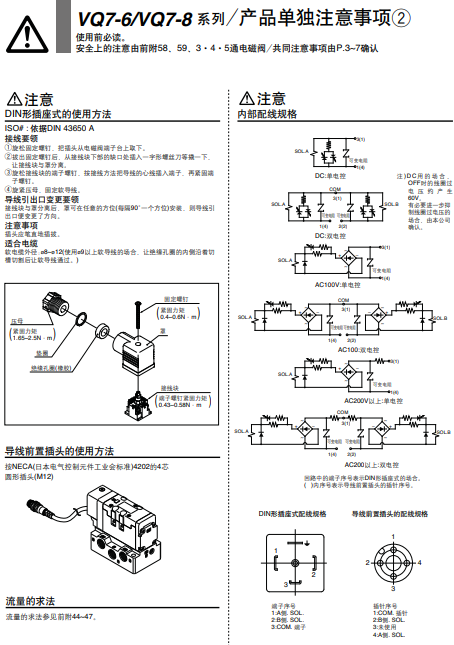

連接
1.松開頂部螺釘,然后從中卸下連接器外殼。
接線端子在螺線管上呈黑色。
2.卸下外殼螺絲,然后將螺絲刀插入
小心地在DIN蓋底側的插槽區域
單獨的塊和外殼。
3.松開端子上的端子螺絲(一字螺絲)
塊,將導線芯插入端子
按照規定的連接方法進行安裝
用端子螺絲牢固地固定。
4.擰緊接地螺母以固定電線。
電氣入口的變化(方向)
分離端子塊和外殼后,電線入口
可以通過將外殼安裝在所需的方向來改變方向
方向(以90n為增量的4個方向)。
垂直拔出連接器,切勿傾斜。
適用電纜
外徑:?8至?12(當您使用比?9長的電線時,請切斷
沿著切口在索環內部,然后插入代碼。)
符合NECA(日本)的4芯線形圓形連接器(M12)
電氣控制設備工業協會)標準4202
有關流量的計算方法,請參閱前題42至45。
電路中的端子號用于DIN連接器。
()內的數字是預接線的連接器插針號。
警告
由于連接的設備將在
手動操作已操作,確認條件
安全。
推式是標準的。 (需要工具)
按下手動優先
用小螺絲刀直到
它停止了。 (約1.5毫米)
松開螺絲刀,然后
手動優先將返回。
先導閥蓋的安裝和拆卸
s移除
要取下先導閥蓋,請張開蓋鉤
用平頭螺絲刀向外向外移動約1毫米,然后將
蓋直接。 如果以一定角度將其拔出,則先導閥
可能會損壞或劃傷O型圈。
安裝
將蓋子放回原位,不要碰到先導閥,
并一直推直到蓋子的鉤子鎖住
擰緊保護性O形圈。 (推入時,掛鉤
打開并自動鎖定。)
