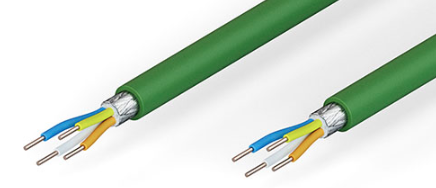

ZB9030 ，倍福以太網的電纜線

ZB9030 |工業以太網/ EtherCAT電纜，屏蔽，

PVC，1 x 4 x AWG26，固定安裝，CAT5，綠色

電氣數據

額定電壓30 V

屏蔽衰減≥43 dB

絕緣電阻≥500MΩ/ km

接地不平衡電容1600 pF / km

互電容52 nF / km

特性阻抗（以太網）100Ω±5Ω（100 MHz）（EN 50289-1-11）

環路電阻（以太網）280Ω/ km

電阻不平衡（以太網）2％

信號運行時間（以太網）5.3 ns / m

電氣參數（以太網）CAT 5e，符合EN 50288-2-2

測試電壓≥2000 V

機械數據

電纜結構（以太網）星形四芯

導體結構（以太網）7 x 0.167

截面（以太網）0.14mm2（AWG26）

小彎曲半徑，移動了7倍電纜外徑

小彎曲半徑，固定安裝5 x電纜外徑

重量33公斤/公里（22.2磅/ 1000英尺）

電纜外徑4.9 mm±0.2mm（0.193“±0.0079”）

屏蔽的光學覆蓋率（以太網）≥80％

使用固定安裝

電線絕緣層的厚度（以太網）0.25 mm

外套顏色綠色

材質護套PVC（聚氯乙烯）

電線顏色代碼黃色，橙色，白色，藍色

電線絕緣材料PE（聚乙烯）

型號表

EL7332

ES7332

EL7342

ES7342

EL9010

EL9011

EL9070

EL9080

EL9100

ES9100

EL9110

ES9110

EL9150

ES9150

EL9160

ES9160

EL9180

ES9180

EL9181

EL9182

EL9183

EL9184

EL9185

ES9185

EL9186

ES9186

EL9187

ES9187

EL9188

EL9189

EL9190

ES9190

EL9195

ES9195

EL9200

EL9210

EL9250

EL9260

EL9290

EL9400

ES9400

EL9410

ES9410

EL9505

ES9505

EL9508

ES9508

EL9510

ES9510

EL9512

ES9512

EL9515

ES9515

EL9520

ES9520

EL9540

ES9540

EL9550

ES9550

EL9560

ZS2010

ZS2010-0010

ZS2001-0001

ZS2001-0002

ZS2001-0004

ZS2001-0005

ZB8700

ZB8500

ZB8510

ZB8520

ZB8530

ZB8500

ZB8511

ES9560

EL9570

ES9570

EL9576

ES9576

EM2042

EM7004-0000

EM7004-0002

EM7004-0004

ZB9030 ，倍福以太網的電纜線
