VTOF-0600-200N-1/4M 康茂盛真空扁平吸盤安裝手冊
描述
NBR或硅樹脂制成的扁平吸盤,由于其橢圓形的形狀,
可用于處理狹窄和較長的工件。直徑從
7x3,5至60x20 mm,螺紋尺寸M3,M5,G1 / 8,G1 / 4,公頭和
女。

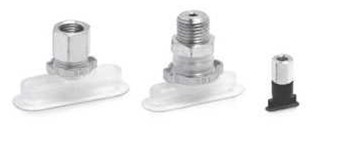

VTOF系列橢圓形扁平吸盤包括
乳頭和橡膠零件。乳頭是
直接插入橡膠部分。
墊尺寸為30x10及更大
配備有特殊的夾子
避免在旋轉過程中發生不必要的旋轉
操作。
也可以訂購吸盤
分開,不帶乳頭作為備件。
應用范圍:
-處理狹窄的工件
小的波浪形抓握表面
作為板,擠壓型材塑料
組件等
-處理框架元素
例如門,窗等
-用于處理的硅膠版本
高溫下的碎片
?直徑范圍廣,
所有可用材料
NBR或有機硅。
?調,減少
內在體積
縮短周期
和/或使用較小的
真空發生器。
?優化形狀
高吸力
尺寸減小。
?底部支持
避免變形
在工件上。
?尺寸為30x10及以上
用特殊的夾子防止
不必要的旋轉。
類型 由橡膠件和螺紋接頭組成,高耐磨性
結構形式 螺紋接頭和橡膠件不預先裝配
維護保養 可更換橡膠件
工作溫度 丁腈橡膠材質:-30 ÷ 120°C(短時間,< 30s);-10 ÷ 70°C(長時間)
硅橡膠材質:-50 ÷ 220°C(短時間,< 30s);-30 ÷ 180°C(長時間)
