德國P+F光纖傳感器，安裝及使用步驟

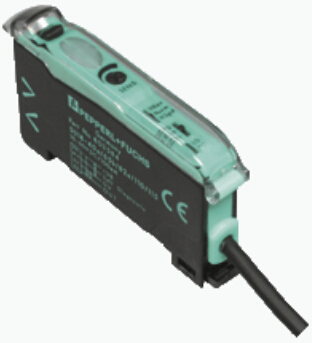

配備顯示屏的經典系列光纖傳感器，主設備模塊，推挽輸出，外部示教，固定纜線

通用規格

外殼深度 62,3 mm

防護等級 IP50

響應時間 高速模式： 30 μs ， 標準模式： 160 μs ， 高分辨率： 2 ms ， 自動： 160 μs ~ 2 ms（由傳感器決定）， 玻璃模式： 2 ms

重復精度 ≤ 0,5 % 經調節的傳感器檢測范圍

計時器功能 接通延時、斷開延時、單觸發、脈沖擴展 ; 可調 0 ... 999 ms 增量為 1 ms

遵守標準和指令

符合標準

產品標準 EN 60947-5-2:2007

IEC 60947-5-2:2007

和證書

UL cULus ，2 類電源，1 類外殼

CCC 額定電壓 ≤ 36 V 時，產品不需要 CCC /標記

環境條件

環境溫度 -10 ... 55 °C (14 ... 131 °F)

存儲溫度 -20 ... 70 °C (-4 ... 158 °F)

開關類型 亮通/暗通，可選擇，可編程

信號輸出 1 路推挽（4 合 1）輸出 NPN/PNP ， 短路保護

光源 LED

光源類型 調制可見紅光 ， 660 nm

連接 2 m PVC 纜線，4 x 0.14 mm2功能性安全相關參數

MTTFd 500 a

任務時間 (TM) 20 a

診斷覆蓋率 (DC) 0 %

指示燈/操作方法

工作指示燈 通電： 靜態照明 ， 欠壓指示器：綠色 LED，閃爍（大約 0.8 Hz） ， 短路 : 綠色 LED 閃爍（約 4 Hz）

診斷指示器 7 段顯示

功能指示燈 黃色 LED： 靜態照明 開關狀態， 穩定性控制不足時閃爍

紋波 10 %

空載電流 ≤ 30 mA

輸入

功能輸入 外部示教

控制元件 菜單選擇按鈕（模式） ; 示教按鈕（組） ; 用于微調和參數設定的按鈕（上/下）

電氣技術規格

工作電壓 10 ... 30 V DC

開關電壓 大 30 V DC

機械規格

外殼寬度 9 mm

外殼高度 34,5 mm

輸出

開關電流 大 100 mA ， 阻抗負載

電壓降 ≤ 2 V 直流，100 mA ; ≤ 0,7 V 當 10 mA

開關頻率 高速模式： 16 kHz ， 標準模式： 3 kHz ， 高分辨率： 250 Hz ~ 3 kHz（由傳感器選擇）， 自動： 250 Hz ， 傳感器范圍 可達 150 mm (KLR-C02-2.2-2.0-K146)

檢測范圍 可達 450 mm (KLE-C01-2.2-2.0-K116)

玻璃模式： 250 Hz

環境光限制 10000 Lux

集中安裝 多 20 個
