CAMOZZI旋轉驅動器維護事項ARP-001-1AA-F0300-AEX

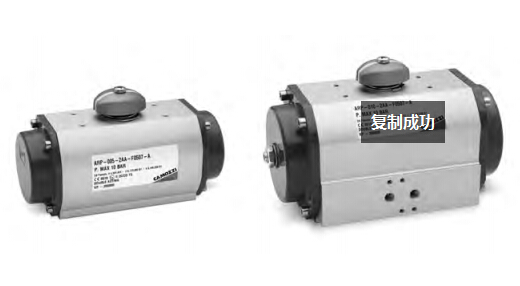

ARP 系列旋轉驅動器用于過程控制
行業,驅動蝶閥或球閥的打開和關閉。
ARP 系列共有 13 種規格,可滿足過
程控制行業中絕大多數的應用。通過調
節驅動器兩端端蓋上的螺釘,可使驅動
器在打開和關閉的位置上作 ±5° 的調整。
所用規格的驅動器都符合 ATEX 認
證,電磁閥的安裝接口符合 Naruma VDI/
VDE 3845 標準;過程控制閥的安裝法蘭
接口符合 ISO 5211 標準。
? 符合 ATEX
? 規格種類齊全
? 電磁閥安裝接口符合 Namur
VDI/VDE 3845 標準
? 過程控制閥安裝法蘭接口符合
ISO 5211 標準
齒輪齒條式結構
規格 001, 003, 005, 010, 012, 020, 035, 055, 070, 100, 150, 250, 400
旋轉角度 90° 或 180°
綜合參數
結構形式 齒輪齒條型
工作方式 單作用(彈簧復位),雙作用
工作壓力 2 ÷ 10 bar
介質 潔凈空氣,不需潤滑。如使用了油霧潤滑,應不間斷地使用油霧潤滑(建議使用 ISO VG32 潤滑油)
備件 - 滑動部件及密封件套件
- 將雙作用驅動器改制成單作用驅動器的套件
ATEX
材料 拉伸鋁型材殼體(除 ARP400 型),壓鑄鋁端蓋、活塞、齒條,鍍鋅鋼齒輪,聚甲醛導向部件,丁腈橡膠密封件
規格 001, 003, 005, 010, 012, 020, 035, 055, 070, 100, 150, 250, 400
工作溫度 -30 ÷ 100°C
旋轉角度 90°
安裝方式 通過螺栓、螺母直接安裝于閥門的法蘭上,或通過安裝附件安裝 *
