CAMOZZI平行式爪鉗應用指南CGP-20

性能

? 高耐用性

? 緊湊型設計

? 高夾持力

CGP 系列爪鉗在基座的三個側面上具有

安裝孔，可以很方便的安裝，也可以選用附

件 C-CGP 型凹形支架或 L-CGP 型凸形支架

進行安裝。

注：1.安裝附件及磁性接近開關需單獨訂購

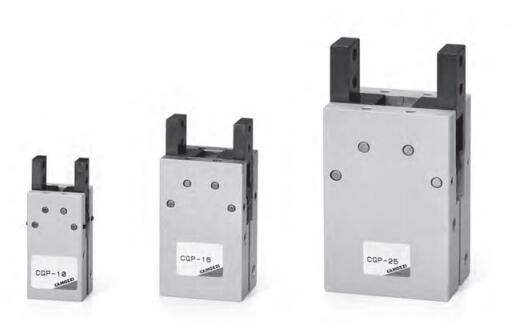

CGP 系列平行式爪鉗按照其驅動氣缸的缸徑（即出力的大小）可分為五種不同的規格。爪鉗在具有很高耐用度的滑動部件上平行移動，活塞上裝有永磁體，可使用 CSB 型磁性接近開關。磁性接近開關安裝在基座的 T 型凹槽內，以檢測爪鉗的張開或關閉。

綜合參數

型號        CGP-10 CGP-16 CGP-20 CGP-25 CGP-32

規格        10 16 20 25 32

工作方式      雙作用，平行式

工作壓力     1.5 ÷ 7 bar

工作溫度          0 ÷ 80°C

大工作頻率      180 次/分鐘

接口      M5（其中 CGP-10 為 M3）

介質    潔凈空氣，不需潤滑。如使用了油霧潤滑，應不間斷的使用油霧潤滑（建議使用 ISO VG32 潤滑油）

潤滑      氣缸部分可潤滑或不潤滑，杠桿部分及活動部位需潤滑

工作行程 (mm)    4  8  12  14  16

理論夾持力 - 張開 (N)  8  24  47  75  100 （當工作壓力為 5 bar，夾持點長度為 30 mm 時）

理論夾持力 - 關閉 (N)  5  18  35  60  85 （當工作壓力為 5 bar，夾持點長度為 30 mm 時）

大夾持點長度 L (cm)  3.0  4.0  6.0  7.0  8.5 （當工作壓力為 5 bar 時）

質量 (g)    50  140  250  410  680
