技術資料

HYDAC賀德克耐震壓力表應垂直安裝，傾斜度一般不大于30°，并力求與測量點保持同一水平，以免帶來指示誤差。

10．安裝后，在無壓力的情況下，觀測指針是否在零位或緊靠盤止釘，否則不宜使用。

11．測量蒸汽壓力時，HYDAC賀德克耐震壓力表下端應裝有環形管，使用中有水來傳遞蒸汽壓力，以免高溫蒸汽沖入彈簧管內，影響儀表精度，或不慎使焊錫熔化，造成儀表測漏，發生事故或燙傷人。

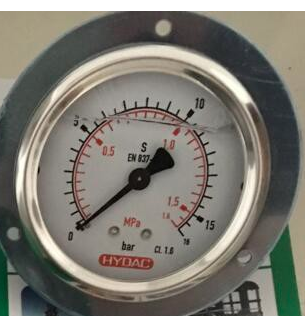

HYDAC表殼內裝有帶阻尼元件和灌沖液的壓力表即是耐震壓力表，它屬于直接指示式壓力表，具有了抗震功能。耐震壓力表的主要特點是具有良好的抗震性，對瞬時沖擊的流體壓力和介質有劇烈脈動的壓力測量具有較佳的適用性。粘性阻尼液中含有傳動指示機構，從而使機械振動對耐震壓力表進行壓力測試時產生的振動干擾被地削弱了。耐震壓力表的結構為全密封性，使其完全能夠在粉塵、水下以及高濕度等惡劣的環境和條件下進行正常工作，耐震壓力表的特點是防“堵”，對泥漿、水泥等易凝固以及易結晶、高粘度的介質均可進行測量。耐震壓力表的組成結構包括了指示機構、彈性元件、阻尼器以及膠囊隔膜等。

型號表

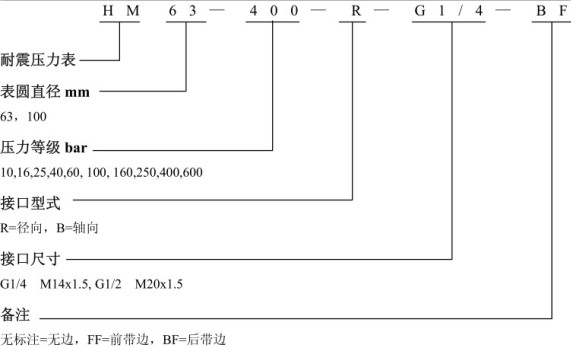

型號標注( 舉例)
