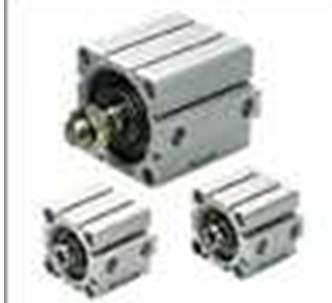

介質說明薄形氣缸KOGANEI，KLF-75

“樣本”、“使用說明書”等上沒有記載的條件和環境下的使

用、及航空設施、燃燒裝置、娛樂器材、安全設備及其它會對

在機械裝置停電及非正常停止時，要有防止工作臺及工件等落下的控制結構。

使用產品時，請根據需要穿戴防護手套、防護眼鏡、安全鞋等以確保安全。

產品無法使用或不需要產品時，請作為工業廢棄物進行恰當的廢棄處理。

時，若氣缸速度過大的話，磁性開關的動作時間縮短，有時負

載(可編程控制器等)不動作，請予以注意。

無觸點磁性開關請安置到EN標準上的30m以內。此外，對于有

觸點磁性開關，如果接線過長(10m以上)，則磁性開關的壽命會

不滿足上述公式時，請選擇3線式無觸點磁性開關。并列連接n

人身安全及財產有重大影響的、特別考慮有安全要求用途的使

用時，請充分注意對額定、性能有余的使用方法及自動保險等的安全措施。　　

此外，請務必向本公司營業負責人咨詢。

請通過“樣本”等確認并進行產品的接線和配管作業。

為避免機械設備的動作部分與人體直接接觸，請用防護罩等進行隔離。

請勿采用停電時工件會掉落的結構設計。

個磁性開關的話，泄漏電流也變成n倍。

帶指示燈有觸點磁性開關，直接連接到2線式無觸點磁性開關

后，可能會導致內部電壓降增大，負載不驅動。連接n個后，內

部電壓降變為n倍。請滿足下述公式。

電源電壓-內部電壓降×n＞負載的 動作電壓

額定電壓比DC24V還小的繼電器，即使n＝1時

請確認其是否滿足上述公式。

不滿足上述公式時，請選擇無指示燈有觸點磁性開關。

磁性開關特地設計成與本公司的各種氣缸組合使用。與其它公

司的氣缸組合使用的話，可能無法正常動作。

可能會因意外動作而導致裝置損壞和人員受傷。

請不要在產生大電流及強磁場的地方使用壓力磁性開關。否則將導致誤動作。

可編程控制器的輸入OFF電流＞泄漏電流

關內部也可能會損壞并導致誤動作。

帶磁性開關的氣缸可活動或附近有活動物體時，請注意不要讓

其相互接觸。尤其是，導線磨損、損傷后會導致磁性開關工作

不穩定。甚至可能會導致漏電、觸電。

如果在接通電源的狀態下進行接線，錯誤接線時可能會導致觸

電。如果接線錯誤，則可能會導致磁性開關瞬間損壞。請在接

線作業結束后再接通電源。

如果錯誤接線，則可能會導致異常動作。

請避免與動力線和高壓線平行或串聯接線。磁性開關和控制回

路可能會因干擾而誤動作。

如果反復彎曲或拉扯導線，則可能會導致斷線。

標示了極性(+、-、輸出)的磁性開關，接線時請勿弄錯極性。

如果弄錯，則可能會導致磁性開關損壞。

此外，安裝構件請不要使用磁體。否則將導致誤動作。

請調整磁性開關的安裝位置，使活塞正好停到動作范圍(ON時

 使用時，請勿敲打或使其掉落、發生碰撞，施加過大沖擊

(294.2m/s2以上)的行為。

 有觸點磁性開關時，有時觸點可能會誤動作或瞬間發出、中斷

氣動元件會因為使用壽命導致性能和功能降。平時要檢查氣

動元件，確認滿足系統必要的功能，防范事故于未然。

產品相關問題請向就近的本公司營業所或技術服務中心咨詢。

地址及電話號碼登載在樣本的頁末。

請務必遵守下列事項。如未遵守，則本公司不承擔任何責任。

在使用相關產品來組建空氣壓力系統時，請使用本公司的純

正零件和適合品(TJ品)。

保養維修時，請使用本公司純正零件和適合品(TJ品)。

遵守所規定的手段·方法。

請勿對產品的基本結構·性能及功能進行不恰當的分解組裝。

未遵守各項安全注意事項造成損失時，本公司不承擔任何責任。

在規格范圍外的電壓、電流、溫度、沖擊等下使用時，會引起

破壞及動作不良，因此請熟讀規格后再正確使用。

將磁性開關設定在氣缸行程的中間位置、檢測活塞的通過情況

信號。此外，觸點間隔會發生變化，磁性開關的靈敏度也隨之

發生變化，并導致誤動作。即使磁性開關主體不損壞，磁性開

因電容性浪涌而縮短。如果接線較長，則請設置樣本中記載的保護回路。

負載為誘導性、容量性時，也請各自設計登載在樣本上的保護回路。

反復彎曲或拉扯導線的話，會引起斷線。

2線式無觸點磁性開關，即使在關閉時動作內部回路的電流(泄

漏電流)也會流到負載處，請確認是否滿足下列公式。

的范圍)的。設定成動作范圍的端部(ON、OFF的界限)時，

動作會變得不穩定。動作范圍也會因溫度變化變動，請予以注意。

如在過允許擰緊扭矩的情況下進行安裝，則可能會導致安裝

螺釘、安裝支架、磁性開關等損壞。此外，如果擰緊扭矩不

足，則會發生磁性開關位置偏移，導致動作不穩定。

往氣缸上安裝好磁性開關后，請不要抓住導線搬運氣缸。不僅

可能弄斷導線，也會對磁性開關內部施加應力，可能導致內部

元件損壞，因此請絕 對不要這樣做。
