MXS12-75A-M9N氣動滑臺展示圖

技術介紹

MXS 系列 氣動滑臺

●和操作臺緊密結合

●適用于組裝的氣動滑臺

●高剛性、

●由于采用十字滾柱導軌，可實現無松動的平穩運動

●小型、輕量

●采用雙聯,輸出是以前氣缸的2倍

描述

缸徑 12 缸徑 12mm

通口螺紋的種類 - M螺紋(Φ6~Φ16)),Rc(Φ20~Φ25)

氣缸行程 75 氣缸行程 75mm

調整器可選品種 A 兩端帶橡膠限位器

功能可選項 - 標準

磁性開關型號 M9N 無觸點磁性開關, 直接出線式, 帶指示燈, 3線式(NPN), 橫引出, 導線長0.5m, 適用電壓：DC5V,12V,24V(DC4.5~28V)

磁性開關個數 - 2個 或 無

訂制規格 - 標準

力矩載荷施加到工作臺上。 圖表未顯示

可裝載質量。 有關可負載質量，請參閱“型號選擇”。

由于表位移

俯仰力矩負載

施加載荷時的工作臺位移

完全用箭頭標記的部分

行程。

由于表位移

偏航力矩載荷

施加載荷時的工作臺位移

完全用箭頭標記的部分

行程。

由于表位移

側傾力矩載荷

負載為A時表A的位移

在滑臺縮回的情況下將其應用于F部分。

產品圖片

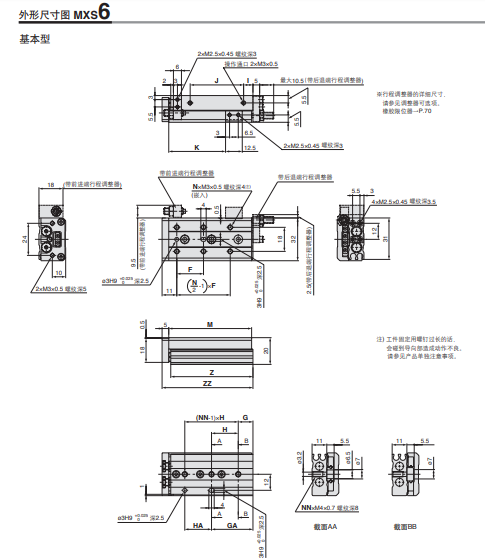

外型尺寸資料
