操作IFM流量監控器SI0504接線圖

產品資料：

對管道中液體和氣體的監控

通過適配器的多樣過程連接

開關點設定方便，適合快速安裝

堅固的外殼，適用于嚴苛的工業環境

LED 柱狀圖指示開關點和流量

產品特征

輸入和輸出總數 數字輸出數量: 1

系統接口 M18 x 1,5 內螺紋

應用

介質 液體; 氣體介質

介質溫度 [°C] -25...80

抗壓強度 [bar] 300

液體

介質溫度 [°C] -25...80

氣體介質

介質溫度 [°C] -25...80

電氣數據

工作電壓 [V] 20...36 DC; (符合EN 50178 SELV/PELV標準)

電流損耗 [mA] < 80

反相保護 有

開機延遲時間 [s] 15; (光信號化)

總的輸入/輸出

輸入和輸出總數 數字輸出數量: 1

輸出

輸出數量 1

輸出信號 開關信號

電氣設計 PNP

數字輸出數量 1

輸出功能 常開/常閉; (可設定參數)

開關量輸出DC電壓降*大值 [V] 2.5

開關量輸出DC的持續電流負載 [mA] 400

短路保護 有

短路保護類型 脈沖

過載保護 有

測量/設定范圍

探桿長度L [mm] 45

液體

設定范圍 [cm/s] 3...300

較大靈敏度時的測量范圍 [cm/s] 3...60

氣體介質

設定范圍 [cm/s] 200...3000

較大靈敏度時的測量范圍 [cm/s] 200...800

精度/偏差

介質溫度變化率*大值 [K/min] 300

反應時間

反應時間 [s] 1...10

液體

反應時間 [s] 1...10

氣體介質

反應時間 [s] 1...10

軟件/編程

開關點調整 按鈕

工作條件

環境溫度 [°C] -25...80

外殼防護等級 IP 67

/測試

抗沖擊

DIN IEC 68-2-27 50 g (11 ms)

抗震

DIN EN 60068-2-6 20 g (55...2000 Hz)

MTTF [年] 258

機械技術數據

重量 [g] 290

尺寸 [mm] M18 x 1.5

螺紋代號 M18 x 1.5

原材料 PBT-GF20

材料(潮濕部件) 不銹鋼(1.4404 / 316L); O形環: FKM 80 Shore A

系統接口 M18 x 1,5 內螺紋

顯示器/操作件

顯示

功能 10 x LED, 三色

注釋

包裝單位 1 件

電氣連接

接口 接插件: 1 x M12

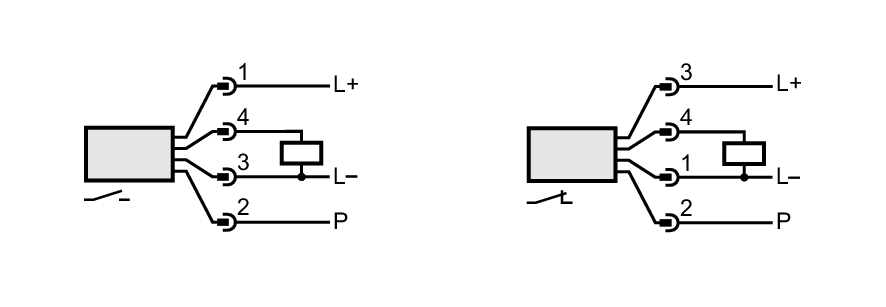

接線圖
