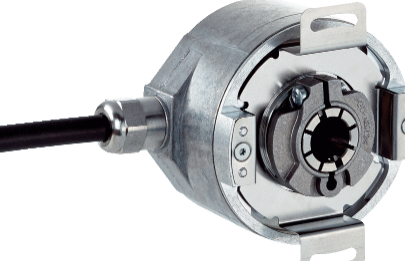

下載進口SICK絕dui值編碼器的全部數據
性能
*大分辨率(每圈*大步數 x *大圈數) 17 bit x 12 bit (131,072 x 4,096)
見*大轉速觀測
誤差極限 G 0.03° 1)
重復標準偏差 σr 0.002° 2)
1) 根據 DIN ISO 1319-1,上方和下方誤差極限情況取決于安裝情況,
值適用于對稱情況,即上、下方向的偏差量相同.
2) 根據 DIN ISO 55350-13;68.3% 的測得值處于范圍內.
接口
通訊接口 SSI
通信接口詳情 SSI + 增量型, HTL
初始化時間 50 ms 1)
位置數據生成時間 < 1 μs
編碼類型 Gray
編碼流程可參數化 CW/CCW 可編程
時鐘頻率 ≤ 2 MHz 2)
SET(電子調節) 高電平激活 (L = 0 - 3 V, H = 4,0 - Us V)
CW/CCW(旋轉方向的步序) 電平激活 (L = 0 - 1,5 V, H = 2,0 - Us V)
增量式
每轉的脈沖 每轉 1/4 SSI 步數
輸出頻率 ≤ 820 kHz
負載電流 ≤ 30 mA
1) 此后可讀取有效位置.
2) *小電平 (Clock+):周期為500 ns.
連接類型 電纜, 12 芯, 徑向, 5 m
供電電壓 4.5 V DC ... 32 V DC
功耗 ≤ 0.7 W (無負荷)
極性反接保護 ?
MTTFd:危險故障間隔時間 250 年 (EN ISO 13849-1) 1)
1) 本產品是標準產品,而不是一個按照機械指令制作的安全部件。
計算基于組件的額定負荷、40°C 的平均環境溫度、8760 小時/年
的使用頻率。所有電子故障均被視為危險故障。詳細信息請參見編號為 8015532 的文檔.
機械規格 盲孔空心軸
軸直徑 10 mm
重量 0.2 kg 1)
材料、軸 不銹鋼
材料,法蘭 鋁
材料、外殼 壓鑄鋁
啟動轉矩 < 0.8 Ncm 2)
工作轉矩 < 0.6 Ncm 2)
允許靜態軸位移
± 0.5 mm (軸向)
± 0.3 mm (徑向)
允許動態軸位移
± 0.1 mm (軸向)
± 0.05 mm (徑向)
轉動慣量 40 gcm2
軸承使用壽命 3.0 x 10^9 圈
角加速度 + 500,000 rad/s2
