;FESTO導向氣缸：DFM-40-25-P-A-GF

產品資料

產品代號: 170864

特性 值

從工作負載到連接板的重力中心距 50 mm

行程 25 mm

活塞直徑 40 mm

驅動單元的運作模式 連接軛

緩沖 P: 兩端帶彈性緩沖環/板

裝配位置 任意

導向 普通軸承導向

設計結構 導向

位置檢測 用于接近式傳感器

工作壓力 1.5 ... 10 bar

*高速度 0.8 m/s

工作模式 雙作用

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣

 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

耐腐蝕等級 CRC 1 – 腐蝕影響

環境溫度 -20 ... 80 °C

在終端位置的沖擊能量 0.7 Nm

*大允許扭矩負載 Mx與行程的關系 7.9 Nm

在規定的距離xs，*大有用負載和行程的函數關系 180 N

6 bar時的理論作用力，回復行程 686 N

6 bar時的理論作用力，進程 754 N

移動質量 1,228 g

產品重量 2,217 g

其它可用接口 參見產品圖紙

氣動連接 G1/8

材料備注 符合 RoHS

材料信息，蓋 鍛造鋁合金

材料信息，密封 NBR

材料信息，殼體 鍛造鋁合金

材料信息，活塞桿 高合金鋼, 耐腐蝕

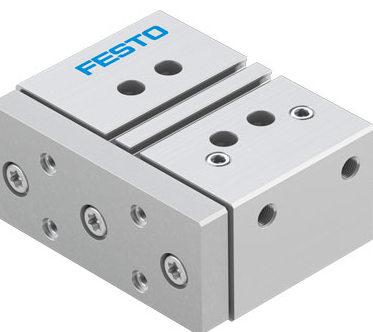

產品圖片

型號

;FESTO導向氣缸：DFM-40-25-P-A-GF
